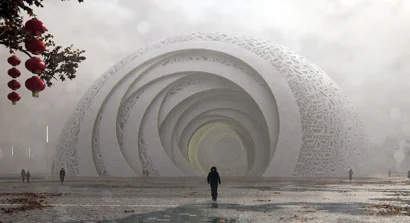

Британские архитекторы разработали проект театра-шара

Британское архитектурное бюро Steven Chilton Architects (SCA) приняло участие в конкурсе на проектирование театра в китайском городе Гуанчжоу. Их проект под названием Puzzle Ball Theatre — один из конкурсных фаворитов и любимцев архитектурных критиков.

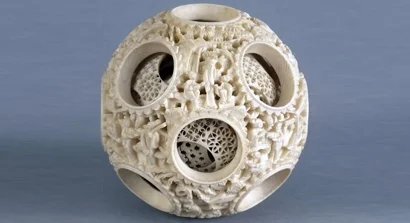

Puzzle Ball — традиционный китайский шар-головоломка, состоящий из нескольких сфер, одна внутри другой, каждая из которых свободно вращается, но при этом вырезана из одного куска материала — чаще всего, слоновой кости. Традиционно шар состоит из 10 концентрических слоев. Самый же большой в мире шар-загадка сделан из 42 концентрических шаров. Суть головоломки в том, что необходимо вращать «вложенные» сферы до тех пор, пока не совпадут все отверстия. «Почитаемые за красоту и тайну, демонстрирующие мастерство резчика, эти шары являются воплощением лучших архитектурных качеств», — пояснили идею проекта в бюро.

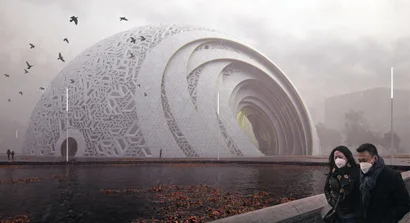

Сферическая форма здания продиктована не только обращением к национальным традициям, но и сугубо практическими соображениями. Шар — фигура, требующая наименьшего количества фасадного материала при равном объеме. А он не мал: проектом предусмотрено, что находиться в здании смогут до 2 тыс. гостей.

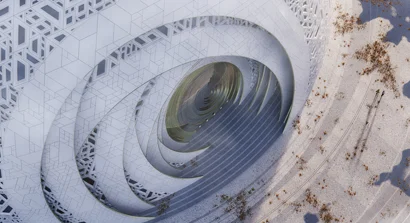

Каркас здания представляет собой купол, собранный из стальных сегментов, которые, в свою очередь, состоят из стальных труб. Между собой сегменты соединены сферическими узлами. Облицовочные панели спроектированы в виде решеток из стеклофибробетона на подложке из алюминиевых панелей с элементами остекления.

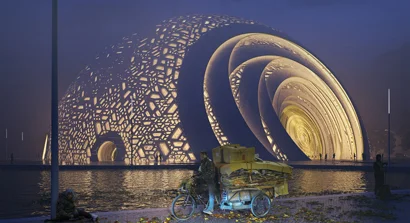

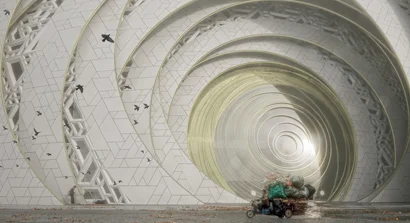

Днем благодаря отверстиям помещение будет получать дополнительное естественное освещение, а в ночное время сфера, наоборот, будет подсвечиваться изнутри.

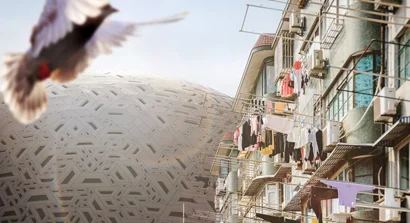

Рисунок решеток — традиционный узор данного региона Китая, часто встречающийся в домах на деревянных оконных ставнях. Несколько слоев перекрытия создают асимметричный рисунок, напоминающий шарики-головоломки.

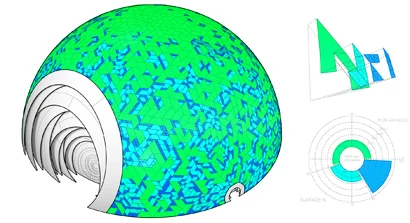

Проект очень технологичен. Размеры и расположение панелей оптимизированы. Чтобы собрать 97% поверхности, потребуется всего 30 видов панелей разной формы, что позволит увеличить скорость их изготовления, уменьшить время монтажа и обеспечить контроль качества на всех этапах от производства до установки.

Узор купола также стремится «уловить сложность и пористость, которая характерна для настоящих шаров-головоломок», при этом сложные участки распределены таким образом, чтобы максимизировать их воздействие на зрителя, находящегося внутри здания.

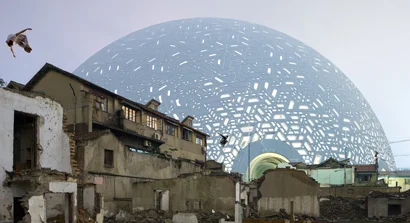

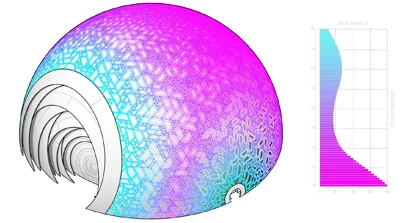

Размеры отверстий в каждой панели определяются потребностью в освещении того или иного участка вестибюля или входной группы. При этом на более высоких частях купола отверстий почти нет, чтобы избежать ненужных теплопотерь. Архитекторы сумели под решение этих сугубо технологических задач вновь подвести сложную китайскую философию, обозначив в своей презентации этот аспект как «непрерывное движение от пустого к полному».


Справочно

Steven Chilton Architects (SCA) — группа архитекторов-профессионалов, которые описывают свои задачи как творческое использование технологий для создания неожиданной архитектуры, способной объединять и увлекать.
