Как защитить дом от пожара: проверяем электрику

Как защитить дом от пожара: проверяем электрику

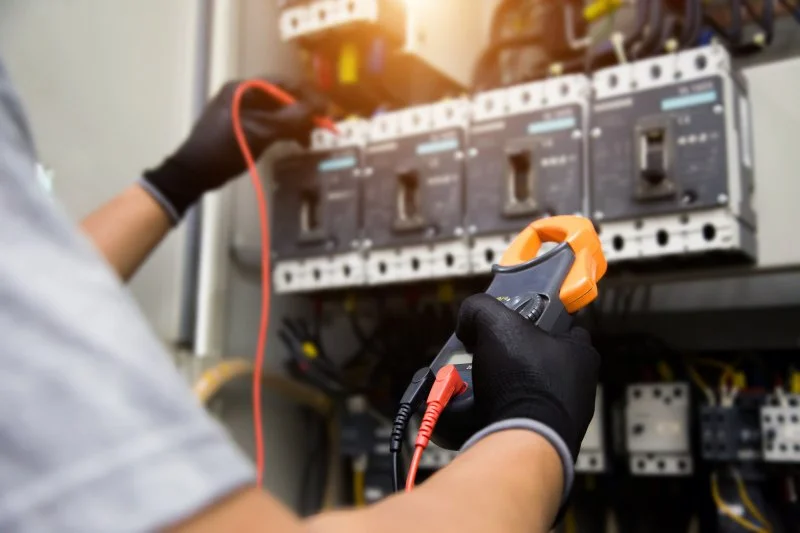

Как защитить дом от пожара: проверяем электрику Shutterstock/FOTODOM
Осенью многие владельцы загородных домов завершают сезон и возвращаются в город, другие — продолжают жить на природе большую часть года. Но и тем, и другим в зимние месяцы будет полезно знать, как обезопасить дом и электрооборудование в нем от возгорания, ведь зимой линии электропередачи могут повреждаться из-за ледяных дождей или сильных снегопадов.

Садовые товарищества, дачные поселки и сельские населенные пункты оборудованы трехфазной системой электроснабжения. Передача электроэнергии в них осуществляется по воздушной линии электропередачи через четыре провода, закрепленных на опорах. В зависимости от проекта, к каждому дому от основной воздушной линии подводятся либо два провода (одна из трех фаз и нейтраль) для однофазного снабжения, либо четыре – (три фазы и нейтраль) для трехфазного.

«Важно знать об особенности трехфазной системы: при обрыве нейтрального провода в сети возникает несимметрия напряжений, и перекос напрямую будет зависеть от текущей нагрузки на сеть. На фазе, к которой в момент обрыва были подключены более мощные потребители, например, электрообогреватели, кондиционеры, электроплиты, напряжение может упасть до 40 В, а напряжение на фазе, где нагрузкой являлся только телевизор — повыситься до 360 В», — пояснил руководитель отдела технической экспертизы производителя электрики Daccord (ранее Legrand) Сергей Савельев.

Значительно повышенное напряжение крайне опасно — при нем электроприборы выходят из строя и даже могут воспламениться, что чревато пожаром. Но есть несколько способов защиты оборудования от перенапряжения.

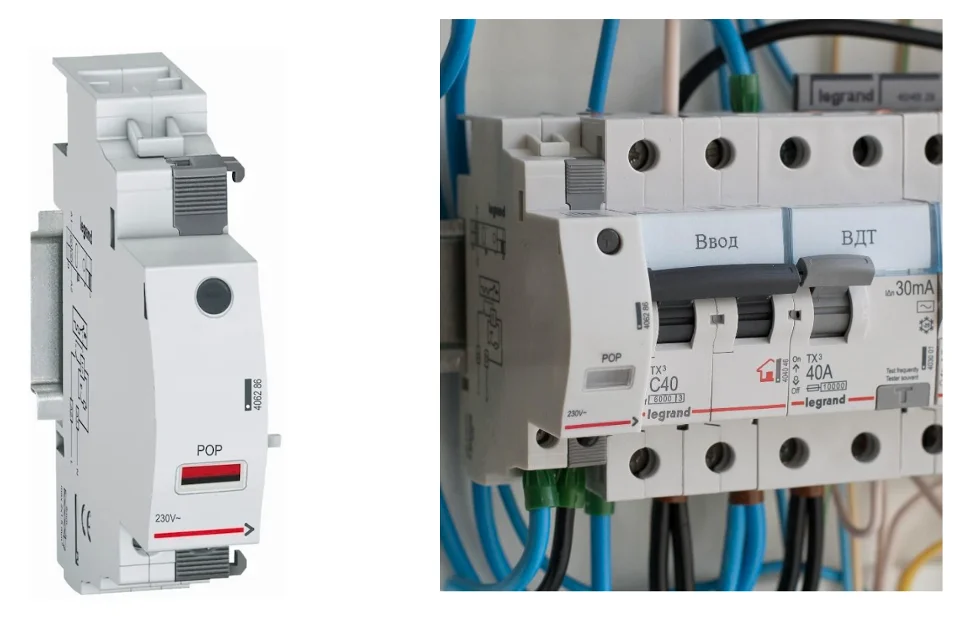

Вариант первый: модуль защиты от перенапряжения



Фото: Daccord®

Хозяева домов с однофазным вводом, которые редко отлучаются на длительное время, и у которых есть возможность достаточно быстро самостоятельно включить оборудование после скачка напряжения, могут установить для защиты всего оборудования дома модуль защиты от перенапряжения в существующий распределительный щит на вводной двухполюсный автоматический выключатель.

Модуль подключается двумя проводами к выходу вводного автоматического выключателя и при повышении напряжения до опасного уровня отключает его. Чем выше перенапряжение, тем быстрее срабатывает защита. Повторное включение осуществляется вручную, но пока напряжение не придет в норму, модуль не даст включить автоматический выключатель.

Достоинства такого решения:
- простота установки и настройки, не требует при этом специальных технических знаний;
- возможность проверки исправности устройства кнопкой «Тест»;
- компактность;
- доступная цена;
- обеспечивает максимальную безопасность за счет отключения и фазного, и нейтрального проводов, так как при обрыве нейтрали на ней может возникнуть потенциал более 100 В;
- отказ модуля не влияет на бесперебойность электроснабжения.

Недостатки:
- подходит только для однофазной системы;
- требуется ручное включение после аварии.

Вариант второй: реле контроля напряжения


Фото: Daccord®

Защитит оборудования всего дома, подходит для однофазных и трехфазных систем. После вводного автоматического выключателя монтируется реле контроля напряжения (для трехфазных систем лучше поставить три реле, чем использовать одно трехфазное реле). Устройство позволяет установить предельные верхний и нижний уровни напряжения, при которых оно отключается и прекращает подачу электроэнергии. Когда напряжение приходит в норму, устройство включается и возобновляет подачу.

Достоинства:
- встроенный вольтметр;
- не требует ручного включения после аварийной ситуации.

Недостатки:
- требует довольно много места в щите;
- для правильной настройки лучше обратиться к специалисту;
- потребуется полная замена устройства при его отказе возобновить электроснабжение дома;
- при аварийной ситуации реле отключает только фазный провод, в то время как при обрыве нейтрали на ней может возникнуть потенциал более 100 В;

Вариант третий: переходник - реле контроля напряжения



Фото: Daccord®

Этот способ подходит, если хозяева уехали на зимние месяцы, а в доме остается включенным электроприбор небольшой мощности, например, электроконвектор для обогрева бойлерной, роутер, система видеонаблюдения или холодильник. В этом случае можно защитить от перенапряжения этот отдельный прибор. В таком случае следует включить его в розетку через переходник, представляющий собой реле контроля напряжения. При отклонении напряжения от нормы устройство он электроприбор, а при возвращении напряжения в допустимые пределы – вновь подключает его.

Достоинства:
- простая установка;
- практически не требует настройки;
- доступная цена.

Недостатки:
- ограниченная мощность нагрузки (не более 3,5 кВт);
- защищает только один электроприемник.
