фото: freepik.com
Чтобы стяжка не лопнула из-за некачественного раствора или нарушений при заливке, важно строго соблюдать технологию на всех этапах — от подготовки основания до ухода после заливки. Эксперт Владимир Шумилин, продавец-консультант отдела «Стройматериалы» сети гипермаркетов «Лемана ПРО», рассказал «Стройгазете» как залить стяжку, которая не лопнет.
Ключевые рекомендации по приготовлению раствора
Активность цемента. При хранении более трех месяцев в условиях повышенной влажности (выше 60%) активность цемента падает на 20–30%. Через полгода цемент может потерять до 40% прочностных характеристик. При хранении в нормальных условиях (влажность 40–55%) за год активность цемента снижается на 30–50%. Поэтому чем меньше он хранился до использования, тем ближе будут реальные характеристики готового бетона к заявленным. Вскрытый же цемент нужно использовать в течение нескольких дней, иначе он начнет комковаться даже в сухом помещении. Эти же правила касаются и любых готовых смесей для стяжки пола на базе цемента.
Водоцементное отношение. Сегодня в продаже большой выбор сухих стяжек пола, при приготовлении которых достаточно следовать рекомендациям производителя. При самостоятельном замешивании раствора для заливки также важно выдерживать пропорции:
● цемент М500: 1 часть;
● мытый карьерный (не речной) песок: 3 части;
● вода: по рецептуре производителя цемента.

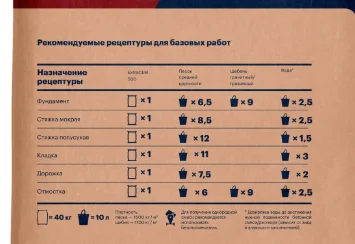

источник: Лемана ПРО
Для цементно-песчаных стяжечных растворов оптимальное водоцементное отношение находится в пределах 0,4–0,55 по массе. Превышение этого показателя ведет к увеличению капиллярной пористости, росту усадочных деформаций и падению марки прочности на 15–20% уже при добавлении лишних 5–7% воды. При этом подвижность смеси действительно растет, что создает иллюзию пластичности. Профессиональный подход — корректировка пластичности за счет пластифицирующих добавок, а не избытка воды. Добавление пластификаторов позволяет снизить В/Ц до 0,35–0,4 без потери подвижности, что дает прирост прочности до 25% и уменьшает усадку.
Различают несколько основных видов пластификаторов — у каждого свои особенности и сфера применения.
Обычные пластификаторы (П) повышают подвижность бетонной смеси и снижают ее водопотребность на 5–10%. Они улучшают укладываемость и подходят для типовых строительных работ — например, при заливке фундаментов и стяжек.
Суперпластификаторы (СП), созданные на основе нафталина, серной кислоты и формальдегида, сильнее влияют на свойства смеси: они снижают водоцементное отношение на 15–25%. Такие добавки используют при работе с высокопрочными бетонами и в густоармированных конструкциях.
Помимо базовых пластификаторов, существуют добавки с дополнительными функциями. Ускорители твердения сокращают время схватывания бетона, что особенно важно при работах в холодных условиях. Воздухововлекающие добавки формируют в толще бетона мелкие воздушные пузырьки, благодаря чему повышается его морозостойкость.
Обычные пластификаторы предпочтительны при выполнении стандартных строительных задач без особых требований к прочности на объектах с ограниченным бюджетом, в условиях умеренного климата, а также при ручном способе укладки смеси для облегчения распределения бетона.
Температура воды и раствора. Холодная вода замедляет гидратацию, горячая — ускоряет, но может вызвать схватывание до укладки. Оптимальная температура раствора при укладке — +15…+20 °C. В жаркую погоду воду с температурой окружающей среды нужно заменить холодной из скважины или с добавлением льда, холодную — подогревают воду до +30…+40 °C, но не выше, чтобы вернуть скорость схватывания к норме.
Армирование. Армирование стяжки пола не является строго обязательным по нормам (СП 29.13330.2011, СП 71.13330.2017), но рекомендуется для предотвращения трещин и повышения прочности при нагрузках свыше 2–3 кН/м² или толщине >5 см.
1. Для предотвращения усадочных трещин в 90% случаев достаточно фибры
Это основная задача фиброволокна. Цементная стяжка при высыхании уменьшается в объеме, что создает внутренние напряжения. Волокна (полипропилен, базальт, стекло) удерживают раствор, не давая ему растрескиваться в первые дни. Это особенно актуально:
- на больших площадях;
- при тонких стяжках (30–50 мм), где нет объема для перераспределения напряжений;
- в помещениях с теплым полом (компенсация температурных расширений).
2. Для повышения прочности на изгиб и ударную нагрузку
Сетка работает в одной плоскости и распределяет нагрузку локально. Фибра работает в трех измерениях — она пронизывает весь объем стяжки. Это дает преимущество при точечных ударах (упал тяжелый предмет) и изгибающих нагрузках (массивная мебель на ножках, усадка здания, перепады высот и пороги).
3. Для стяжек по утеплителю или «плавающих» полов
Когда стяжка не связана с основанием (лежит на ЭППС, ППС, керамзите), она работает как отдельная плита. Здесь армирование (сетка или фибра) помогает избежать разрушения при неравномерной осадке.
Во многих готовых смесях для заливки стяжки уже содержится армирующее фиброволокно. Если смесь без фибры, ее можно добавить самостоятельно, соблюдая рекомендованную производителем дозировку.
Когда предполагаются повышенные точечные нагрузки или толщина стяжки 5–8 мм и выше, вместо фибры или вместе с ней стяжку армируют сеткой, установленной на дистанцеры.
● Сварная металлическая сетка: из проволоки Вр-I диаметром 3–4 мм с размером ячейки от 50×50 до 150×150 мм.
● Композитная (стеклопластиковая) сетка: с ячейкой 50×50 или 100×100 мм и диаметром стержня 5–6 мм.
Минимальная толщина по нормативам. Согласно СП 29.13330.2011, минимальная толщина стяжки составляет 20 мм при укладке по жесткому основанию, 40 мм — по тепло- или звукоизоляции, минимум на 45 мм больше диаметра трубопровода при укладке с трубопроводами или греющими кабелями.
Деформационные швы: почему стяжка должна двигаться
Отсутствие швов — распространенная причина трещин при температурных и усадочных деформациях.
Температурно-усадочные швы, согласно СП 29.13330.2011 «Полы», карты стяжки (участки между швами) не должны превышать 6×6 м. Для полов с подогревом шаг сокращают до 3×3 м.
Есть и другой вариант оценки размера карты: расстояние между деформационными швами не должно превышать 30-кратной толщины стяжки. Например, при толщине 50 мм максимальный шаг — 1,5 м, при 70 мм — 2,1 м.
Глубина нарезки швов. Согласно СП в помещениях, при эксплуатации которых возможны перепады температуры воздуха (положительная и отрицательная), в цементно-песчаной или бетонной стяжке необходимо предусматривать деформационные швы, которые должны совпадать с осями колонн, швами плит перекрытий, деформационными швами в подстилающем слое. Деформационные швы должны быть расшиты полимерной эластичной композицией. Это создает в стяжке зону слабины, и бетон при усадке трескается именно в заданной зоне, а не хаотично.
В стяжках обогреваемых полов необходимо предусматривать деформационные швы, нарезаемые в продольном и поперечном направлениях. Швы прорезаются на всю толщину стяжки и расшиваются полимерной эластичной композицией. Шаг деформационных швов должен быть не более 6 м. Чтобы не повредить контур отопления, швы прорезаются между «петлями» трубопровода или кабеля (СП 29.13330.2011 пункт 8.15).
Технологическая пауза. Нарезку делают через 24–48 часов после укладки, когда стяжка уже достаточно схватилась. После выдержки в течение этого времени бетон не будет крошиться, но при этом выполнять швы легче, так как стяжка не набрала полную прочность.
Пристенный демпферный зазор. По периметру стен и вокруг колонн прокладывается демпферная лента толщиной 8–10 мм. Стяжка в течение суток меняет температуру на несколько градусов. Причины — сезонные колебания, дневное солнце через окна, работа батарей отопления в помещении, теплый воздух от бытовой техники. Эти изменения кажутся незначительными, но такой перепад температур приводит к линейному расширению на несколько миллиметров. Демпферная лента поглощает это расширение и снимает напряжение, передающееся на вертикальные конструкции. Если ленту не поставить, стяжка упрется в стены и пойдет волной.
Заполнение швов. После завершения усадки швы заполняют эластичным уплотнительным шнуром и эластичными герметиками. Такое заполнение позволяет компенсировать деформации конструкции, предотвращает сколы кромок и попадание влаги в подстилающие слои. Используют силиконовые, полиуретановые или специальные шовные герметики.
Режим твердения
Цемент твердеет только при наличии влаги. Если вода из раствора уйдет слишком быстро, гидратация остановится и стяжка останется слабой, склонной к пылению и истиранию.
При нормальных условиях (+20 °C, влажность 60–65%) слой стяжки толщиной 40 мм полностью созревает (набирает марочную прочность) за 28 суток.
Для толщин, превышающих 40 мм, правило «1 см = 1 неделя» перестает работать. Процесс замедляется, так как влаге сложнее выходить из нижних слоев, а верх уже может создавать корку.
● 40–70 мм: срок увеличивается до 40–60 суток.
● 70–100 мм: здесь уже 60–90 суток.
Каждый дополнительный сантиметр сверх 40 мм добавляет не 7 дней, а около 1,5–2 недель.
Контроль влажности. Начинать поливать стяжку нужно через 6–12 часов после заливки, когда она уже схватилась, но еще не начала активно сохнуть. Это необходимо для равномерного высыхания и предотвращения растрескивания. В жару (+25 °C и выше) — через 4–6 часов, в прохладную погоду (+15…+20 °C) — через 8–12 часов. Если начать слишком рано, вода может размыть поверхность, слишком поздно — появятся микротрещины.
В течение первых 3–7 суток стяжку увлажняют 2–3 раза в день. В жаркую и сухую погоду — до 4–5 раз. Используют распылители, лейки с рассеивателем или шланг с насадкой, но без сильного напора, чтобы не размыть поверхность. Вода должна быть теплой (+20…+25 °C), холодная вызывает температурный шок и микротрещины.
Защита от сквозняков и солнца. В первые 3–5 дней категорически нельзя открывать окна и двери: сквозняки вызывают неравномерное испарение и растрескивание. Прямые солнечные лучи также пересушивают поверхность, окна нужно затенять.
Проверка готовности. Простой тест: кусок полиэтиленовой пленки 1×1 м кладут на пол и оставляют на сутки. Если под ней появилась влага или потемнение — стяжка еще не готова к укладке финишного покрытия. Для точных измерений используют влагомеры: для плитки допустимо не более 4%, для ламината — не более 2,5%.
Качественная стяжка, которая не треснет и не начнет пылить через месяц, — это результат соблюдения трех ключевых условий. Первое: строгое водоцементное отношение и свежий цемент (смесь). Избыток воды оборачивается пористостью, усадкой и потерей прочности. Второе: правильно организованные деформационные швы. Без них стяжка неизбежно растрескается при температурных и усадочных деформациях, даже если раствор приготовлен идеально. Третье: полноценный режим твердения. Цементу нужна влага — первые 7–10 дней стяжку обязательно увлажняют и защищают от сквозняков и прямого солнца. Нарушение любого из этих правил сводит к нулю все остальные усилия.
Ключевые рекомендации по приготовлению раствора
Активность цемента. При хранении более трех месяцев в условиях повышенной влажности (выше 60%) активность цемента падает на 20–30%. Через полгода цемент может потерять до 40% прочностных характеристик. При хранении в нормальных условиях (влажность 40–55%) за год активность цемента снижается на 30–50%. Поэтому чем меньше он хранился до использования, тем ближе будут реальные характеристики готового бетона к заявленным. Вскрытый же цемент нужно использовать в течение нескольких дней, иначе он начнет комковаться даже в сухом помещении. Эти же правила касаются и любых готовых смесей для стяжки пола на базе цемента.
Водоцементное отношение. Сегодня в продаже большой выбор сухих стяжек пола, при приготовлении которых достаточно следовать рекомендациям производителя. При самостоятельном замешивании раствора для заливки также важно выдерживать пропорции:
● цемент М500: 1 часть;
● мытый карьерный (не речной) песок: 3 части;
● вода: по рецептуре производителя цемента.
источник: Лемана ПРО
Для цементно-песчаных стяжечных растворов оптимальное водоцементное отношение находится в пределах 0,4–0,55 по массе. Превышение этого показателя ведет к увеличению капиллярной пористости, росту усадочных деформаций и падению марки прочности на 15–20% уже при добавлении лишних 5–7% воды. При этом подвижность смеси действительно растет, что создает иллюзию пластичности. Профессиональный подход — корректировка пластичности за счет пластифицирующих добавок, а не избытка воды. Добавление пластификаторов позволяет снизить В/Ц до 0,35–0,4 без потери подвижности, что дает прирост прочности до 25% и уменьшает усадку.
Различают несколько основных видов пластификаторов — у каждого свои особенности и сфера применения.
Обычные пластификаторы (П) повышают подвижность бетонной смеси и снижают ее водопотребность на 5–10%. Они улучшают укладываемость и подходят для типовых строительных работ — например, при заливке фундаментов и стяжек.
Суперпластификаторы (СП), созданные на основе нафталина, серной кислоты и формальдегида, сильнее влияют на свойства смеси: они снижают водоцементное отношение на 15–25%. Такие добавки используют при работе с высокопрочными бетонами и в густоармированных конструкциях.
Помимо базовых пластификаторов, существуют добавки с дополнительными функциями. Ускорители твердения сокращают время схватывания бетона, что особенно важно при работах в холодных условиях. Воздухововлекающие добавки формируют в толще бетона мелкие воздушные пузырьки, благодаря чему повышается его морозостойкость.
Обычные пластификаторы предпочтительны при выполнении стандартных строительных задач без особых требований к прочности на объектах с ограниченным бюджетом, в условиях умеренного климата, а также при ручном способе укладки смеси для облегчения распределения бетона.
Температура воды и раствора. Холодная вода замедляет гидратацию, горячая — ускоряет, но может вызвать схватывание до укладки. Оптимальная температура раствора при укладке — +15…+20 °C. В жаркую погоду воду с температурой окружающей среды нужно заменить холодной из скважины или с добавлением льда, холодную — подогревают воду до +30…+40 °C, но не выше, чтобы вернуть скорость схватывания к норме.
Армирование. Армирование стяжки пола не является строго обязательным по нормам (СП 29.13330.2011, СП 71.13330.2017), но рекомендуется для предотвращения трещин и повышения прочности при нагрузках свыше 2–3 кН/м² или толщине >5 см.
1. Для предотвращения усадочных трещин в 90% случаев достаточно фибры
Это основная задача фиброволокна. Цементная стяжка при высыхании уменьшается в объеме, что создает внутренние напряжения. Волокна (полипропилен, базальт, стекло) удерживают раствор, не давая ему растрескиваться в первые дни. Это особенно актуально:
- на больших площадях;
- при тонких стяжках (30–50 мм), где нет объема для перераспределения напряжений;
- в помещениях с теплым полом (компенсация температурных расширений).
2. Для повышения прочности на изгиб и ударную нагрузку
Сетка работает в одной плоскости и распределяет нагрузку локально. Фибра работает в трех измерениях — она пронизывает весь объем стяжки. Это дает преимущество при точечных ударах (упал тяжелый предмет) и изгибающих нагрузках (массивная мебель на ножках, усадка здания, перепады высот и пороги).
3. Для стяжек по утеплителю или «плавающих» полов
Когда стяжка не связана с основанием (лежит на ЭППС, ППС, керамзите), она работает как отдельная плита. Здесь армирование (сетка или фибра) помогает избежать разрушения при неравномерной осадке.
Во многих готовых смесях для заливки стяжки уже содержится армирующее фиброволокно. Если смесь без фибры, ее можно добавить самостоятельно, соблюдая рекомендованную производителем дозировку.
Когда предполагаются повышенные точечные нагрузки или толщина стяжки 5–8 мм и выше, вместо фибры или вместе с ней стяжку армируют сеткой, установленной на дистанцеры.
● Сварная металлическая сетка: из проволоки Вр-I диаметром 3–4 мм с размером ячейки от 50×50 до 150×150 мм.
● Композитная (стеклопластиковая) сетка: с ячейкой 50×50 или 100×100 мм и диаметром стержня 5–6 мм.
Минимальная толщина по нормативам. Согласно СП 29.13330.2011, минимальная толщина стяжки составляет 20 мм при укладке по жесткому основанию, 40 мм — по тепло- или звукоизоляции, минимум на 45 мм больше диаметра трубопровода при укладке с трубопроводами или греющими кабелями.
Деформационные швы: почему стяжка должна двигаться
Отсутствие швов — распространенная причина трещин при температурных и усадочных деформациях.
Температурно-усадочные швы, согласно СП 29.13330.2011 «Полы», карты стяжки (участки между швами) не должны превышать 6×6 м. Для полов с подогревом шаг сокращают до 3×3 м.
Есть и другой вариант оценки размера карты: расстояние между деформационными швами не должно превышать 30-кратной толщины стяжки. Например, при толщине 50 мм максимальный шаг — 1,5 м, при 70 мм — 2,1 м.
Глубина нарезки швов. Согласно СП в помещениях, при эксплуатации которых возможны перепады температуры воздуха (положительная и отрицательная), в цементно-песчаной или бетонной стяжке необходимо предусматривать деформационные швы, которые должны совпадать с осями колонн, швами плит перекрытий, деформационными швами в подстилающем слое. Деформационные швы должны быть расшиты полимерной эластичной композицией. Это создает в стяжке зону слабины, и бетон при усадке трескается именно в заданной зоне, а не хаотично.
В стяжках обогреваемых полов необходимо предусматривать деформационные швы, нарезаемые в продольном и поперечном направлениях. Швы прорезаются на всю толщину стяжки и расшиваются полимерной эластичной композицией. Шаг деформационных швов должен быть не более 6 м. Чтобы не повредить контур отопления, швы прорезаются между «петлями» трубопровода или кабеля (СП 29.13330.2011 пункт 8.15).
Технологическая пауза. Нарезку делают через 24–48 часов после укладки, когда стяжка уже достаточно схватилась. После выдержки в течение этого времени бетон не будет крошиться, но при этом выполнять швы легче, так как стяжка не набрала полную прочность.
Пристенный демпферный зазор. По периметру стен и вокруг колонн прокладывается демпферная лента толщиной 8–10 мм. Стяжка в течение суток меняет температуру на несколько градусов. Причины — сезонные колебания, дневное солнце через окна, работа батарей отопления в помещении, теплый воздух от бытовой техники. Эти изменения кажутся незначительными, но такой перепад температур приводит к линейному расширению на несколько миллиметров. Демпферная лента поглощает это расширение и снимает напряжение, передающееся на вертикальные конструкции. Если ленту не поставить, стяжка упрется в стены и пойдет волной.
Заполнение швов. После завершения усадки швы заполняют эластичным уплотнительным шнуром и эластичными герметиками. Такое заполнение позволяет компенсировать деформации конструкции, предотвращает сколы кромок и попадание влаги в подстилающие слои. Используют силиконовые, полиуретановые или специальные шовные герметики.
Режим твердения
Цемент твердеет только при наличии влаги. Если вода из раствора уйдет слишком быстро, гидратация остановится и стяжка останется слабой, склонной к пылению и истиранию.
При нормальных условиях (+20 °C, влажность 60–65%) слой стяжки толщиной 40 мм полностью созревает (набирает марочную прочность) за 28 суток.
Для толщин, превышающих 40 мм, правило «1 см = 1 неделя» перестает работать. Процесс замедляется, так как влаге сложнее выходить из нижних слоев, а верх уже может создавать корку.
● 40–70 мм: срок увеличивается до 40–60 суток.
● 70–100 мм: здесь уже 60–90 суток.
Каждый дополнительный сантиметр сверх 40 мм добавляет не 7 дней, а около 1,5–2 недель.
Контроль влажности. Начинать поливать стяжку нужно через 6–12 часов после заливки, когда она уже схватилась, но еще не начала активно сохнуть. Это необходимо для равномерного высыхания и предотвращения растрескивания. В жару (+25 °C и выше) — через 4–6 часов, в прохладную погоду (+15…+20 °C) — через 8–12 часов. Если начать слишком рано, вода может размыть поверхность, слишком поздно — появятся микротрещины.
В течение первых 3–7 суток стяжку увлажняют 2–3 раза в день. В жаркую и сухую погоду — до 4–5 раз. Используют распылители, лейки с рассеивателем или шланг с насадкой, но без сильного напора, чтобы не размыть поверхность. Вода должна быть теплой (+20…+25 °C), холодная вызывает температурный шок и микротрещины.
Защита от сквозняков и солнца. В первые 3–5 дней категорически нельзя открывать окна и двери: сквозняки вызывают неравномерное испарение и растрескивание. Прямые солнечные лучи также пересушивают поверхность, окна нужно затенять.
Проверка готовности. Простой тест: кусок полиэтиленовой пленки 1×1 м кладут на пол и оставляют на сутки. Если под ней появилась влага или потемнение — стяжка еще не готова к укладке финишного покрытия. Для точных измерений используют влагомеры: для плитки допустимо не более 4%, для ламината — не более 2,5%.
Качественная стяжка, которая не треснет и не начнет пылить через месяц, — это результат соблюдения трех ключевых условий. Первое: строгое водоцементное отношение и свежий цемент (смесь). Избыток воды оборачивается пористостью, усадкой и потерей прочности. Второе: правильно организованные деформационные швы. Без них стяжка неизбежно растрескается при температурных и усадочных деформациях, даже если раствор приготовлен идеально. Третье: полноценный режим твердения. Цементу нужна влага — первые 7–10 дней стяжку обязательно увлажняют и защищают от сквозняков и прямого солнца. Нарушение любого из этих правил сводит к нулю все остальные усилия.
Авторы: СГ-Онлайн
