При дневном свете: совершенствуется методика расчета трубчатых световодов

Новый национальный стандарт был подготовлен Минстроем России для расширения применения трубчатых световодов, которые позволяют передавать естественный свет с кровли, стен зданий и прилегающей территории в помещения, находящиеся на этажах и в подземных пространствах. По мнению замглавы Минстроя Сергея Музыченко, документ создает условия для рационального использования дневного света в помещениях с недостаточным или отсутствующим естественным освещением, что будет способствовать не только архитектурному разнообразию проектов, но и снижению энергозатрат на искусственное освещение. Как пояснил директор ФАУ «ФЦС» Андрей Копытин, стандартом утверждена методика расчета коэффициента естественной освещенности (КЕО) с учетом светотехнических характеристик световодов, а также обоснования их необходимого количества при проектировании.

Высокую оценку дал новому ГОСТ и руководитель Росстандарта Антон Шалаев: «Введение в действие национального стандарта для трубчатых световодов естественного света демонстрирует, как стандартизация способствует достижению технологических и экологических целей в строительстве. Документ устанавливает единый подход к расчету светотехнических характеристик, что позволяет обоснованно применять данные системы в разнообразных архитектурных проектах. Стандарт открывает двери для инноваций, позволяя архитекторам и строителям применять природный свет для создания более энергоэффективных и комфортных зданий, что приведет к снижению зависимости от искусственного освещения и формированию более экологичной архитектуры».

В то же время, как отметил в своем комментарии генеральный директор ООО «РусКЕО» (Санкт-Петербург) Алексей Нахалов, методика расчета трубчатых световодов ранее была описана в Изменении №2 к СП 367.1325800.2017 «Здания жилые и общественные. Правила проектирования естественного и совмещенного освещения», и новый ГОСТ Р 72168-2025, по сути, дублирует данную методику. По его словам, эта методика, смысл которой состоит в том, чтобы рассчитать КЕО в том или ином помещении и сравнить его с нормативным значением, была опубликована в 2006 году и с тех пор не изменилась. Сейчас происходит лишь ее адаптация к современным действующим нормативам.

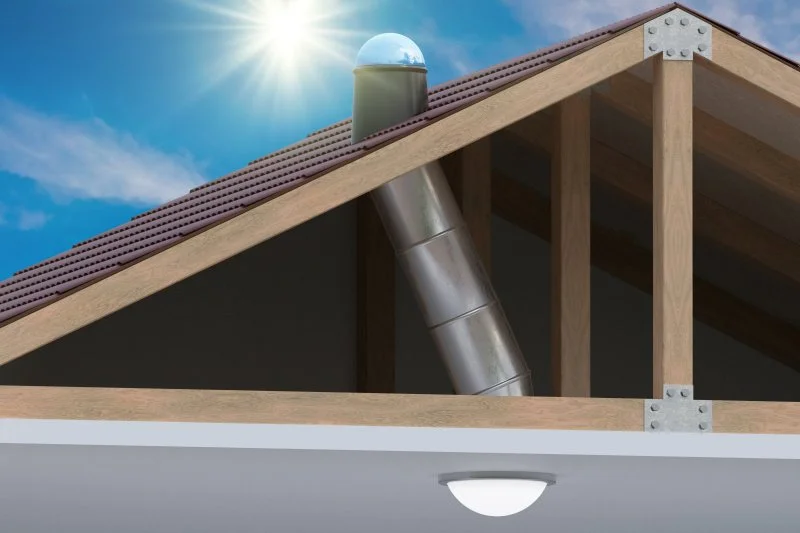

В новом документе сказано, что трубчатые световоды состоят из установленного на кровле здания приемного купола (концентратора) естественного излучения, зеркально отражающей трубки и расположенного на потолке освещаемого помещения рассеивателя (диффузора). В зависимости от характера рассеивания на выходе световода применяют различные методы расчета освещенности и КЕО. Как рассказал «Стройгазете» Алексей Нахалов, за последние годы в трубчатых световодах многое изменилось, в том числе форма их купола, коэффициенты поглощения ими света, благодаря чему его стало больше проникать в помещение. Появились и рассеиватели разных конфигураций, что тоже позволило провести в помещение больше света. Но поскольку ранее трубчатые световоды практически не использовались, сейчас эксперты смотрят на них как на передовое ноу-хау.

Новый стандарт поможет преодолеть трудности в использовании световодов в проектах и расширить область их применения. Необходимость в этом очевидна: посещаемость онлайн-сервера RusKEO, на котором можно выполнить расчеты КЕО с учетом приведенной в данном стандарте методики, постоянно растет. Трубчатые световоды активно используются в ресторанах, школьных столовых, детских садах. В последнее время их стали шире использовать в раздевалках и санузлах школ, поскольку световоды позволяют проектировщикам не выносить эти помещения к наружной стене, а располагать их в глубине здания. Начинают применять световоды и в проектах промышленных объектов, но в этом направлении еще предстоит сделать большой шаг. Что же касается дальнейшего совершенствования методики расчета трубчатых световодов, то, по мнению Алексея Нахалова, оно состоит в использовании их разветвлений, когда в здание заходит одна труба световода и дальше разветвляется на несколько помещений, а также в применении конусных световодов.
