Устройство газовой котельной в индивидуальном жилом строительстве (ИЖС) – это ответственная задача, требующая строгого соблюдения норм и правил. Безопасная и эффективная работа котельного оборудования напрямую зависит от правильного проектирования, монтажа и эксплуатации системы. О нормах и правилах, которые сегодня действуют для котельных, устанавливаемых в ИЖС, «Стройгазете» рассказал специалист по продажам проектов из Санкт-Петербурга Виктор Финагин.
Требования к котельной

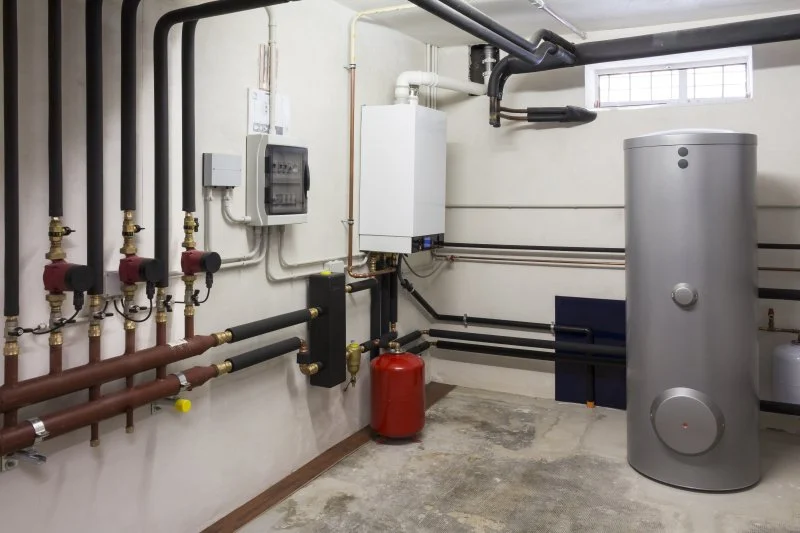

Котельная, запланированная в ИЖС и работающая на газе, может располагаться внутри дома или снаружи в специально сооруженном помещении. При этом независимо от размещения само помещение должно соответствовать безопасной эксплуатации котла и минимизации тепловых потерь в системе отопления.
Главное требование к помещению, где устанавливается отопительный котел мощностью до 30 кВт, это свободное пространство для удобства обслуживания оборудования. Поэтому общая площадь комнаты не должна быть меньше 5,5 кв. метров – но общий объем не менее 15 кубометров при высоте потолка: 3 метра. При этом необходимо учитывать, что расстояние от верхней плоскости котла до потока не должно быть меньше 1 метра.
В помещении обязательно должно находиться одно окно с форточкой или открывающейся фрамугой. Его площадь рассчитывается по соотношению – 0,03 кв. метра на 1 кубометр объема помещения. Но оно не должно быть меньше 0,8 кв. метра. При этом в котельных согласно ГОСТ Р 56288-2014 нужно устанавливать оконные конструкции с легкосбрасываемыми стеклопакетами. Это необходимо на случай взрыва газа, когда давление воздуха резко поднимается и для его понижения требуется большое пространство. Поэтому при взрыве вылетают стеклопакеты, а несущие конструкции котельной остаются неповрежденными.
Вот простой пример расчета размера окна в котельную: объем помещения – 45 кв. метра, площадь – 12 кв. метров. Это при размерах длины, ширины и высоты соответственно 5х3х3 м. Надо объем умножить на норматив, равный 0,03 кв. метра. Значит площадь окна получается – 1,35 кв. метра.
К входной двери в помещение, куда монтируется газовый котел отопления, также есть свои требования. Во-первых, она должна изготавливаться из негорючего материала. Во-вторых, открываться только наружу. Ширина конструкции – не менее 80 см. При этом обязательно при входе формируется порог высотой 10 см – это на случай, если в помещение прорвало трубу, и вода стала разливаться и заполнять собой напольное основание. Чтобы она не перетекла в соседние комнаты.
Также в помещении, где установлен газовый котел, нужно организовать дополнительную вентиляционную систему. Этому помогает зазор между полом и нижним краем входной двери. Его размер также рассчитывается в соответствии с мощностью нагревательного оборудования. На 1 квт мощности нужно сформировать 8 кв. см зазора. Например, если мощность котельного оборудования равна 12 кВт, то дверной зазор должен составлять: 8х12=96 кв. см или 0,096 кв. метра. При ширине дверного проема 80 см, высота зазора будет: 96:80=1,2 см. Величина приблизительная. Ее можно увеличить, но не уменьшать.
Если котельное помещение организуется внутри дома, то от его двери до выхода на улицу должно быть расстояние не больше 12 метров.
Требования к котельным, обустроенным на улице
Газовая котельная может располагаться вдали от дома в виде отдельно стоящего строения. Или быть пристроенной к основному дому. В такой постройке можно располагать любое по мощности оборудование. Мощные газовые котлы внутри здания устанавливать запрещается.
При строительстве именно пристройки важно учесть некоторые требования и нормы. Во-первых, пристраивается котельная только к несущей стене частного дома. Во-вторых, входные двери дома и окна от жилых комнат должны располагаться на расстоянии минимум 1 метра от котельной. Внутри обязательно монтируется вентиляция: естественная или принудительная. При этом в пристроенное помещение можно устанавливать отопительные котлы мощностью не более 150 кВт.
Для более мощных газовых агрегатов строится на территории ИЖС отдельно стоящий объект из бетонных или кирпичных стен, которые гарантированно не будут поддерживать огонь. Строительство из других материалов не запрещается, если они могут продержаться под действием огня и высоких температур в течение 45 минут. При этом внутренние поверхности стен, пола и потолка рекомендуется обложить негорючими или жаростойкими материалами: камень, кирпич, асбест, листовое железо или штукатурка. Толщина защитного слоя – не менее 3 мм.
Для маломощных котлов, а также навесных, необязательно отделывать все помещение огнестойкими материалами. Достаточно только зону установки оборудования. При этом защитный слой должен выступать за габариты котла по высоте снизу и сверху минимум 70 см, по бокам минимум 10 см.
Особенности установки газового котла в котельной
Напольные модели рекомендуется отодвигаться от рядом находящейся стены на расстояние минимум 35 см. Под них обязательно заливается стяжка – 5 см минимум или сооружается фундамент.

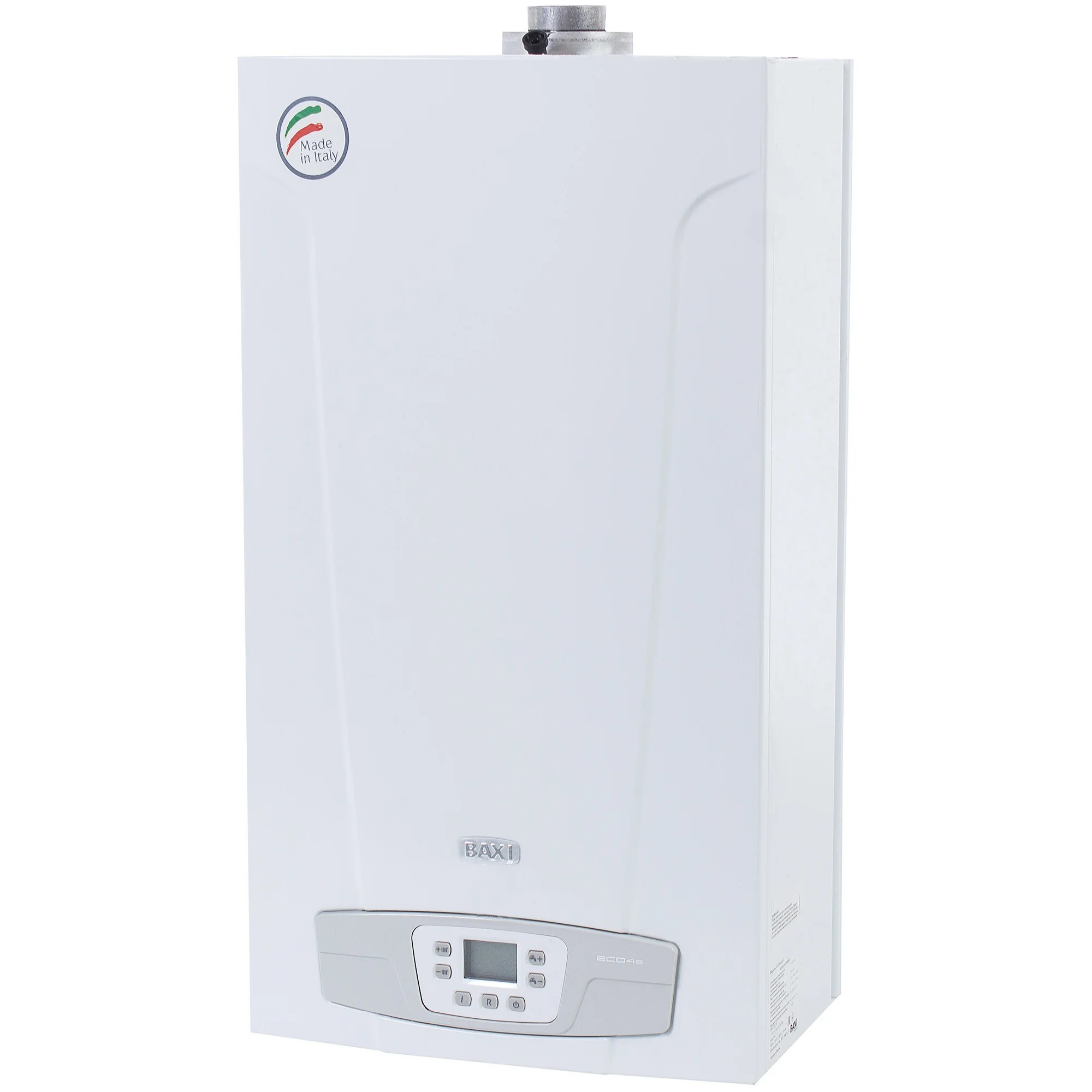

Настенные модели навешиваются только на несущие стены, для чего используются специальные кронштейны. При этом монтажное расстояние до потолка должно быть не менее 15 см, до смежных стен – не менее 10 см.
Требования к подключению газоснабжения
Нельзя начинать даже проектирование газовой котельной, если не получено разрешение на подключение к газовой трубе. Его выдает служба районного газового хозяйства, она же РайГаз, которая также утверждает проект котельной для ИЖС. Только полностью готовая техническая документация может стать стартом для возведения котельной или началом монтажа оборудования внутри дома с четким соблюдением правил установки газового агрегата и трубной его обвязки.
Заключение
Соблюдение норм и правил при устройстве газовой котельной в ИЖС – это не только требование законодательства, но и гарантия безопасной эксплуатации системы отопления. Тщательное проектирование, правильный выбор оборудования, обеспечение качественной вентиляции и строгий контроль всех этапов монтажа позволят создать надежную и эффективную систему, которая будет служить долгие годы. Выполнение всех требований способствует предотвращению аварийных ситуаций.
