Газовые котельные — эффективное решение для организации отопления и горячего водоснабжения в частном доме, где есть доступ к магистральному газопроводу. Грамотное проектирование помещения и размещение отопительного оборудования в нем служит гарантом безопасности для владельца коттеджа и его семьи. Специалист проектов Лемана ПРО из Санкт-Петербурга Александр Васильев рассказал «Стройгазете» о том, как обустроить газовую котельную на объекте ИЖС и какие требования при этом необходимо соблюдать.
Требования к обустройству котельной
Обустройство котельной газового типа в коттедже выполняют в соответствии с рядом нормативов: СНиП 42.01.2002 «Газораспределительные системы», СП 89.13330.2016 «Котельные установки», СНиП 41.01.2003 «Отопление, вентиляция и кондиционирование» и СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
По ним все вертикальные (стены) и горизонтальные (пол и потолок) конструкции рекомендовано делать из кирпича, бетона или железобетона. Котельную разрешено размещать и в деревянном строении, но тогда, конструкции из древесины в обязательном порядке обрабатывают огнеупорными пропитками или облицовывают материалами, которые не подвержены возгоранию. Пол в котельной комнате делают под уклоном к специально предусмотренным бетонным лоткам. Эта мера необходима для отвода воды при проведении ремонтных работ или при возникновении аварийной ситуации. Пол покрывают гидроизоляционным материалом.
В одном помещении не допускается устанавливать больше двух котлов. Минимальная площадь комнаты составляет 5 кв. метров при условии, что высота потолков равна 3 метра, то есть объем помещения должен быть не менее 15 кубометров. В ней нельзя складировать пожароопасные и взрывчатые вещества. При подключении оборудования используют заземление. На объекте ставят средства пожаротушения (огнетушитель), оборудуют ее датчиками задымленности и сигнализацией. Установка электрических щитов не рекомендуется.
Большое внимание уделяют дверям в котельной. Расстояние от котла до входного проема должно быть не менее 1 метра. Перед отопительным оборудованием необходимо оставить свободное пространство минимум 1,3 метра. Таким образом, обеспечивают безопасное пребывание в помещении, поэтому дверь должна быть огнеупорной и открываться наружу.
В зависимости от типа объекта (наружный/встроенный/пристроенный) требования к дверям разнятся. У встроенных помещений они должны преграждать открытое пламя в течение 15 минут в случае аварийной ситуации. Дверь может вести в коридор или на лестницу. Если это отдельное здание, то полотна делают менее укрепленные, так как при взрыве они должны выбиваться, не нанося вред несущим конструкциям самой котельной.
Ширина проема подбирается с учетом габаритов отопительного оборудования. Она должна быть больше размеров котла на 20 см. Порог в котельную делают высотой не ниже 10 см от уровня пола. Такое решение в случае затопления предотвратит выход воды в жилые помещения. Также обязательно выполняют канализационный трап или приямок.
Согласно СП 31-106-2002 «Проектирование и строительство инженерных систем одноквартирных жилых домов», разрешается размещать котельную в подвальном помещении и в цокольном этаже. Однако в этом случае требуется организовать прямой выход наружу. Эвакуационный путь продумывают таким образом, чтобы его расстояние было не длиннее 12 метров. Также нужно иметь источник естественного освещения.
Обустройство помещения, помимо требований к дверям, предусматривает нормы остекления. В газовой котельной присутствие оконных проемов обязательно, в случае взрыва данный элемент выбьется, конструкция здания останется целой. При утечке газа будут возможность проветрить помещение. Выбор окон происходит согласно ГОСТ Р 56288-2014, они должны иметь легкосбрасываемую конструкцию (ЛСК). Площадь остекления помещения должна составлять 0,03 м² на каждый 1 м³ объема помещения.
Виды котельных для частного дома
Котельные, в зависимости от места расположения относительно объекта частного домостроения, бывают нескольких видов: встроенные, пристроенные, отдельно стоящие. Выбор зависит от конструкции жилого строения, наличия свободного пространства на земельном участке и мощности отопительного оборудования.
Встроенное помещение под котельную установку является наиболее экономичным, так как не требует затрат на строительство отдельного здания. Обычно оно представляет собой одну из комнат в коттедже, которая полностью отдана под отопительное оборудование.
Пристроенная котельная также граничит с домом, она имеет одну общую стену с ним. Однако это не отдельная комната, а полноценное нежилое строение. Пристраивают его так, чтобы не соприкасаться с гостиной, спальней и детской комнатой. Это обусловлено требованиями безопасности, а также шумом, который сопровождает работу оборудования.
Наиболее безопасный вариант котельной — отдельно стоящее здание. В нем разрешено размещать котлы любой мощности, а также такой объект удобнее обслуживать. Однако требует прокладку теплотрассы, что может затруднить работы.
Состав оборудования котельной
Главный элемент газовой котельной — отопительный котел. В его задачу входит нагрев теплоносителя для потребителя за счет тепловой энергии, которая, в свою очередь, получается в результате сжигания топлива. При выборе модели учитывают несколько моментов: производительность котельной установки, число потребителей в доме, путь доставки от котла до потребителя (то есть рассчитывают потери тепла, если котел находится вне дома), размеры изделия, его материал.

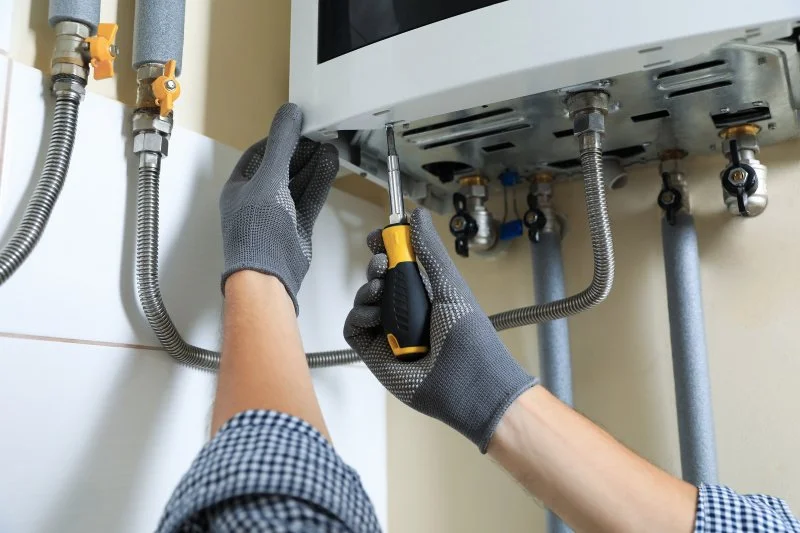

Настенный котел монтируют на лист из металла с подложкой из базальта. При этом выдерживают расстояние до боковых стен минимум 80 см, до стены, на которую крепят оборудование, минимум 20 мм. Если в доме деревянные стены, то делают прокладку из листа ГКЛ. Напольные модели размещают на бетонном фундаменте или на постаменте. Это необходимо для возвышения оборудования над полом минимум на 50 см, чтобы в горелочное устройство не попадала пыль. Котел мощностью от 60 кВт оснащают системой контроля вредных газов. При монтаже важно учитывать, что для обслуживания котла требуется свободное пространство (минимум 1,3 метра перед котлом). В инструкции к котлу производитель также указывает рекомендованные расстояния.
В качестве рабочей составляющей в котельной выступает газовая горелка. Она бывает одноступенчатой, двуступенчатой (имеет два режима), плавно-двухступенчатой (действует в промежутке установленных режимов) и модулируемой (функционирует в промежутке заданных мощностей). Изделие подбирают в зависимости от мощности и размеров котла.
В число газового оборудования котельной входят газорегуляторные установки (ГРУ), газорегуляторные пункты (ГРП), регуляторы давления газа, газовые фильтры, запорная и предохранительная арматура, а также контрольно-измерительное оборудование. К последним относят счетчики, датчики, манометры, термометры. ГРУ выполняет понижение входного давления газа в систему и поддержание его на заданном уровне. Установки бывают с одним и двумя выходами, при этом вторые могут поддерживать на обоих выходах одинаковый или разный уровень давления.
ГРП необходимы в котельной для снижения давления газа, который идет из магистральной линии. Его величина может доходить до 10 МПа, а система коттеджа на такой параметр не рассчитана. На газораспределительных станциях происходит падение до 1-2 МПа. Регуляторы давления поддерживают давление в газовой сети на постоянном уровне. Фильтры защищают арматуру и измерительное оборудование от попадания инородных частиц и смолосодержащих веществ.
В здании котельной монтируют насосное оборудование. Его применяют для равномерной передачи рабочей жидкости до потребителей. Число циркуляционных насосов рассчитывают, учитывая мощность системы. Иногда требуется установить резервное оборудование, данную необходимость определяют расчетом. Для предотвращения повышения давления ставят расширительный бак. Он компенсирует температурное расширение теплоносителя, которое происходит в результате нагрева.
Котельные установки оборудуют вспомогательным оборудованием. К нему относят бойлеры, которые используют для приготовления горячей воды. Если необходимо выполнить параллельную подачу теплоносителя на разные контуры сети, то в систему включают коллектор. Для выравнивания давления в таком случае дополнительно монтируют гидравлический разделитель. Чтобы предотвратить гидроудары, необходимо установить группу безопасности.
Вентиляция и дымоход
Требования к вентиляции и газоходу прописаны в СП 402.1325800.2018 «Правила проектирования систем газопотребления». По нормам необходимо предусмотреть естественную вентиляцию помещения. Вытяжка должна иметь трехкратный объем воздухообмена в час. Приточное отверстие делают в дверном полотне (в том числе зазор под ним) или стене, при этом воздушный поток может поступать как из другой комнаты, так и с улицы.
Габариты подбирают по площади загородного строения: зависимость прямо пропорциональная (чем она больше, тем отверстие шире). В среднем размер составляет 400х150 мм. Вытяжной канал делают до кровли, устанавливать вентилятор запрещено. Размер канала для домостроения до 300 кв. метров равен 250х150 мм, если площадь больше 600 «квадратов» — понадобится 300х200 мм.

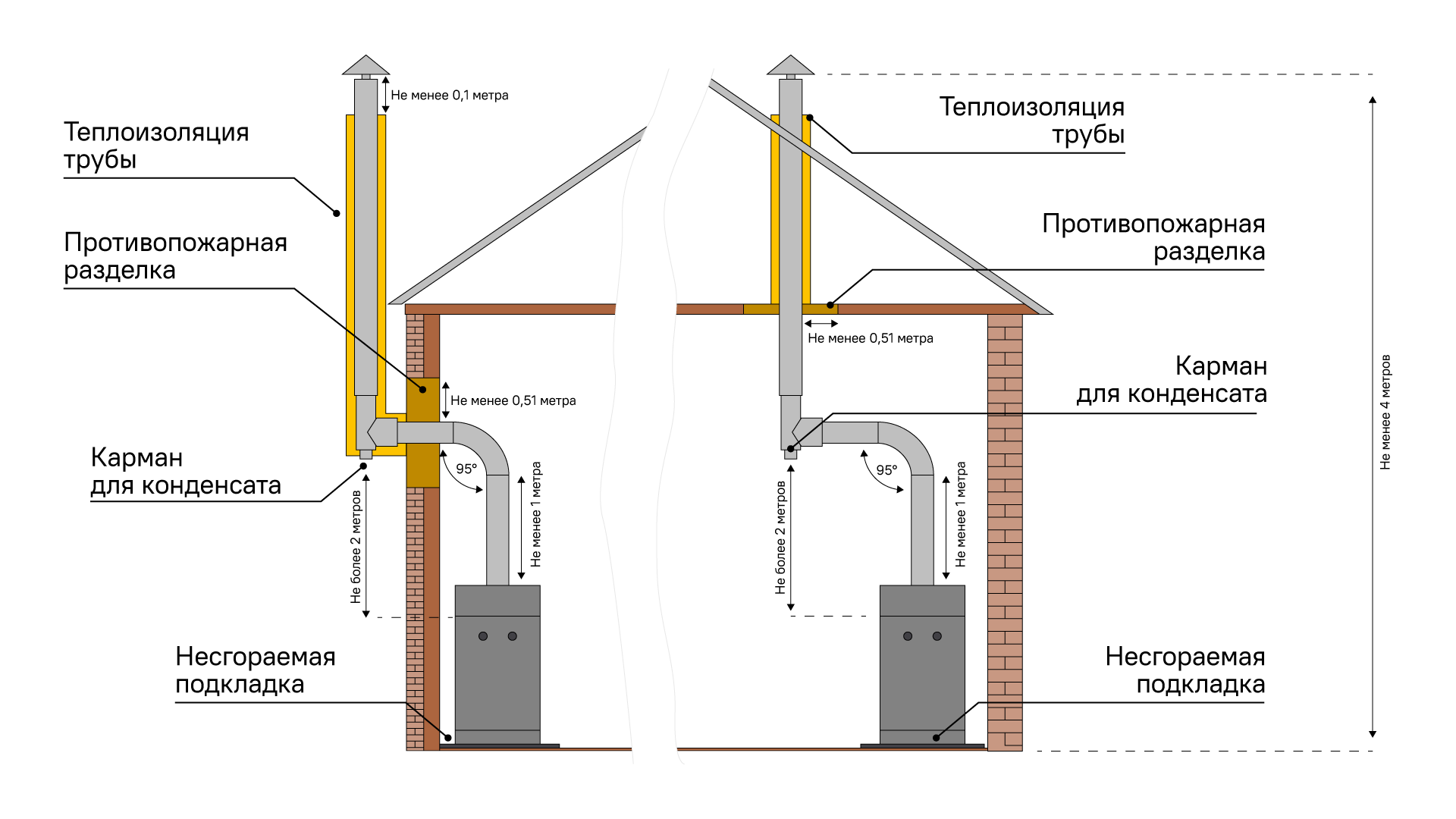

Дымоход выполняют из сборных железобетонных конструкций, глиняного кирпича, металла или неметаллических материалов, например, керамики. Диаметр газохода не должен превышать размеры выходного отверстия на котле. Место прохода через конструкции делают с использованием негорючих элементов, изоляцию делают по средствам базальта.
В качестве материала для трубы подходит нержавеющая сталь и углеродистая листовая сталь. При наличии отводящего патрубка сверху котла его продлевают на 25 см, а уже потом изгибают. На всем дымоходе допускается выполнять не более трех колен. Расстояние от газохода до потолка выдерживают не менее 20 см. За каждой котельной установкой ставят дымовую заслонку. В случае с газом в верхней части элемента делают отверстие размером 50 мм.
Предотвратить появление ошибок в обустройстве газовой котельной, а также в монтаже дымохода для нее поможет грамотное проектное решение, содержащее все необходимые расчеты и тепловую схему помещения.
Автор: Александр Васильев, фото предоставлено автором
