В соответствии с авторским замыслом
Функционал Model Studio CS Строительные решения обширен и может справиться с большим количеством задач. Так, для детальной разработки архитектурной 3D-модели в этом ПО предоставляются специализированные инструменты по моделированию, библиотека параметрических элементов архитектурной части и редактор параметрического оборудования для быстрого создания своих уникальных объектов с последующим сохранением в базу данных для дальнейшего использования. В «перечне возможностей» также можно особо отметить картотеку материалов и изделий, позволяющую насытить модель всем самым необходимым (конструктивными элементами, мебелью, оборудованием, декором).

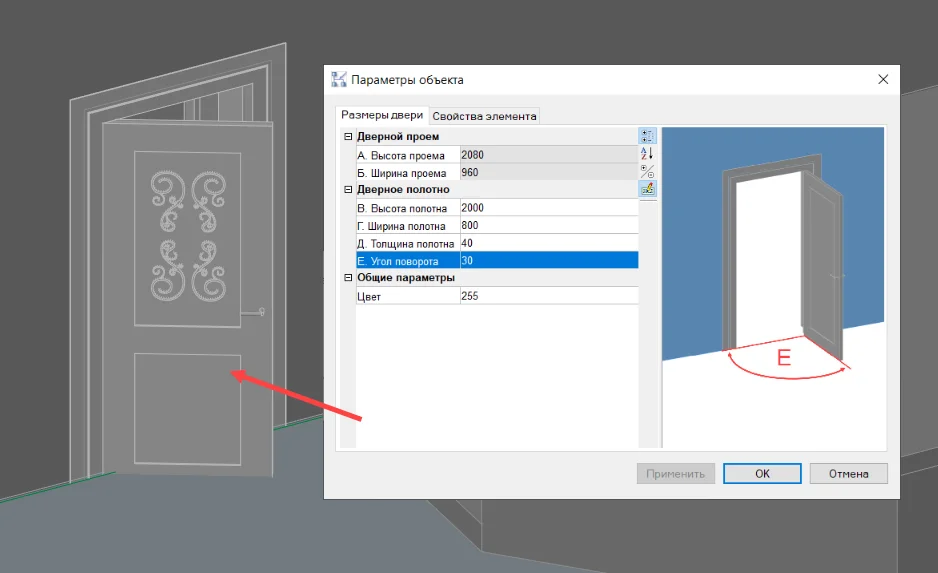

Для размещения ограждающих конструкций можно использовать набор команд, таких как создание стен, перекрытий, крыш разной формы. В ограждающие конструкции можно добавлять элементы заполнения (окна, двери, ворота, витражи) и т. д. В базовую поставку софта включено более 260 единиц окон и дверей по ГОСТ и сериям различных производителей. Все составные элементы полностью параметризированы. В свойствах можно задать материал, тип открывания полотна, сторону крепления петель и так далее.
А к каждому из конструктивных видов ограждающих конструкций можно применить многослойность с заданием определенных параметров. С помощью специального функционала есть возможность создавать разметки помещения, которые позволят автоматически рассчитать объем и площадь всех поверхностей, чтобы в дальнейшем получить, например, схематическую «Ведомость отделки» или «Ведомость полов».

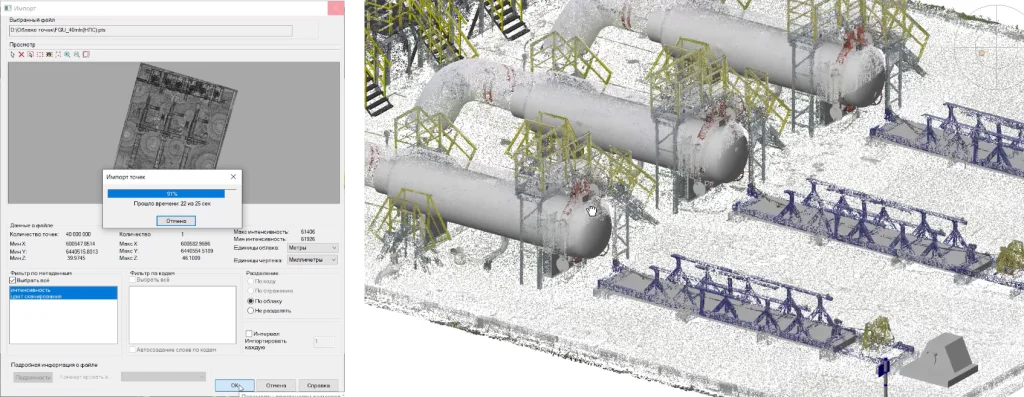

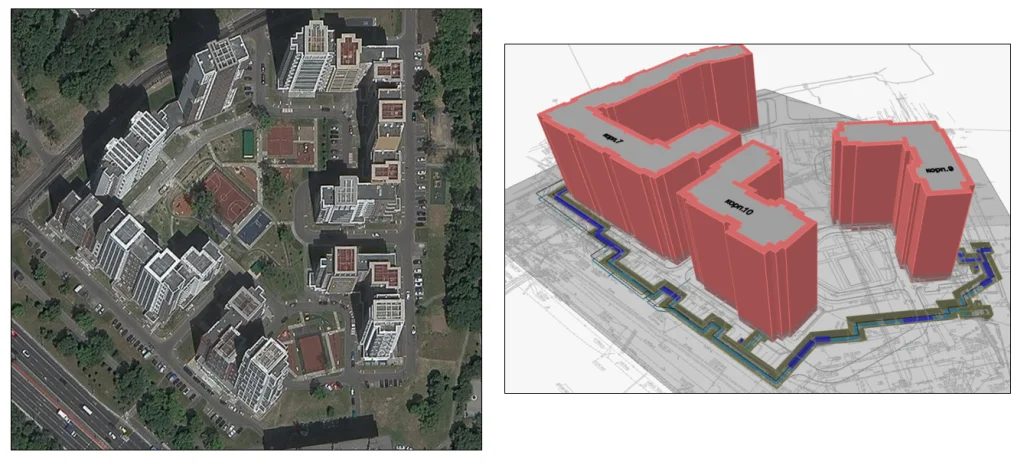

Если говорить о цифровой модели местности, то данный софт может еще создавать и формообразующие объекты на основе подгруженных данных в виде подложек (файлов различных форматов). А если имеются данные лазерного сканирования, на основе которых архитектору необходимо формировать модель здания или сооружения в условиях общей застройки, или же необходима реставрация (зданий, помещений, конструкций), в этом случае решение позволяет импортировать все необходимые данные в виде облаков точек с настройкой всех заданных параметров. Сформированная информационная модель точно передает замысел архитектора для работы конструктора и его дальнейшего воплощения на стройплощадке.
На данный момент в Model Studio CS Строительные решения дорабатываются некоторые старые команды и разрабатываются новые, позволяющие облегчить работу над моделью. Например, в последних версиях программы функционал был дополнен целым блоком команд по созданию/редактированию объемного помещения. Теперь он может строиться разными способами, один из которых — построение по точке в пространстве модели, когда объект автоматически формируется по ограждающим конструкциям, что заметно сокращает время работы архитектора.
Инструменты в ассортименте

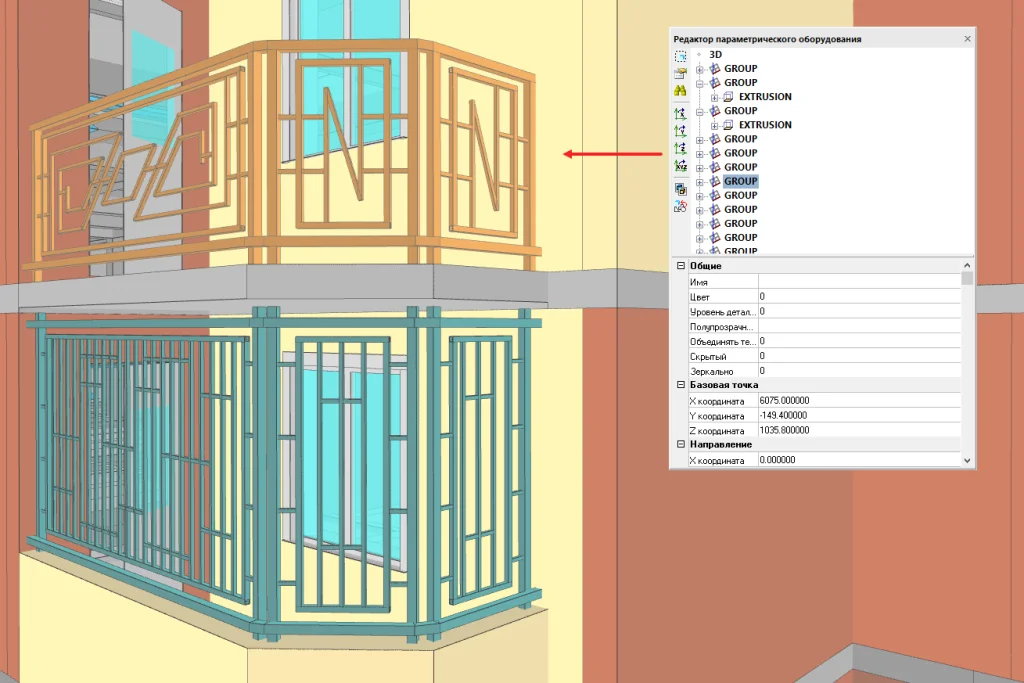

Сегодня типовые проектные решения используются везде и всюду. Но любое здание и сооружение должно чем-то отличаться (выделяться) от других. Для создания своих собственных объектов или различных элементов зданий (карнизы, балюстрады, доборные элементы, колонны и пилястры, капители и основания) в Model Studio CS Строительные решения используется функция «Редактор параметрического оборудования». Он позволяет создавать уникальные объекты, конфигурацию которых можно менять с помощью специальных ручек. Например, есть ручки, меняющие длину объекта. Есть ручки-переключатели, позволяющие, не переходя в свойства объекта, поменять форму/размеры/цвет и другие параметры объекта.
Редактор — это гибкий инструмент, в котором прорабатываются объекты любой сложности. Объекты формируются из 3D-примитивов, которые можно размещать массивом, вычитать, объединять и т. д.
На основании построенной 3D-модели получают чертежи и спецификации. Перед этим необходимо убедиться, что в свойствах объектов правильно прописаны позиции, марки и типы изделий. Для получения 2D-чертежей создаются видовые кубы, охватывающие всю модель или определенную ее часть.
Далее с помощью встроенного инструмента «Преднастроенная проекция» формируется проектная и рабочая документация по ГОСТ 21.501-2018. Для этого в софте автоматизирован процесс формирования фасадов, планов, разрезов и сечений, а также получения табличной документации (экспликация помещений, ведомость полов, ведомость отделки помещений и пр.) в различных форматах. Также автоматически по заранее определенным правилам оформляется графика (с возможностью проставить выноски, отметки уровня, оси). Архитектор может настроить собственные правила оформления чертежей и спецификаций.
Так как в процессе проектирования формируется именно инфомодель, соответственно, она должна быть наполнена всеми необходимыми параметрами, позволяющими осметить и закодировать объекты в соответствии со всеми государственными нормами. Model Studio CS Строительные решения позволяет осуществить экспорт данных для подсчета сметных свойств в формате «.xml» и «.arps» в сметные программы, например, в «ГРАНД-Смету ». Добавлены в софт и возможности, связанные с обязательным использованием, согласно Градостроительному кодексу РФ (ст. 57.6), классификатора строительной информации (КСИ).

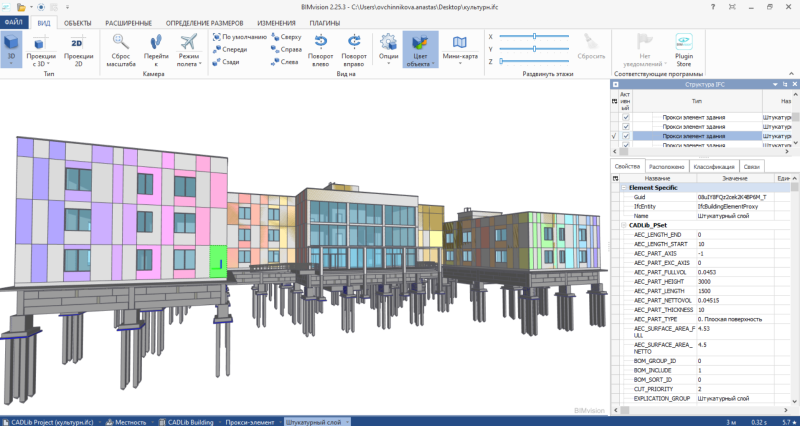

Так же при поддержке Российского фонда развития информационных технологий (РФРИТ) «СиСофт Девелопмент» реализовала в своем решении экспорт/импорт 3D-моделей в формат IFC.
Визуализация для заказчика
Одной из задач продвижения проектируемого объекта является его наглядное представление, так как клиенту важно увидеть еще несуществующую недвижимость в естественной среде. Для этого информационную модель, выполненную средствами Model Studio CS Строительные решения, из среды общих данных CADLib Модель и Архив можно экспортировать в другие системы для дальнейшего преобразования.

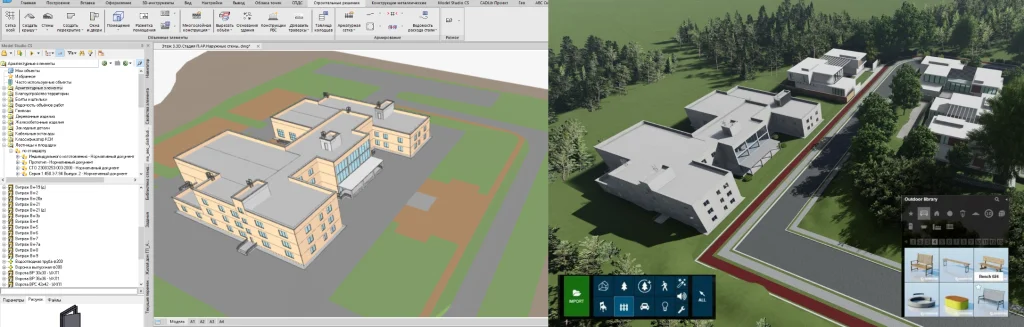

В частности, для передачи модели в Lumion (программа для осуществления 3D-визуализации) используется открытый стандарт файлов для интерактивных 3D-приложений Collada (формат, разработанный для обмена между 3D-приложениями) с расширением *.DAE. Данный стандарт базируется на формате XML и позволяет свободно обмениваться файлами с 3D-графикой, при этом имеет минимальные потери исходных данных. Помимо этого, существует возможность экспорта трехмерной модели в форматы 3D-графики для рендеринга в популярных программах 3Ds Max, Blender, Artlantis и т. д.
Коллаборативный эффект

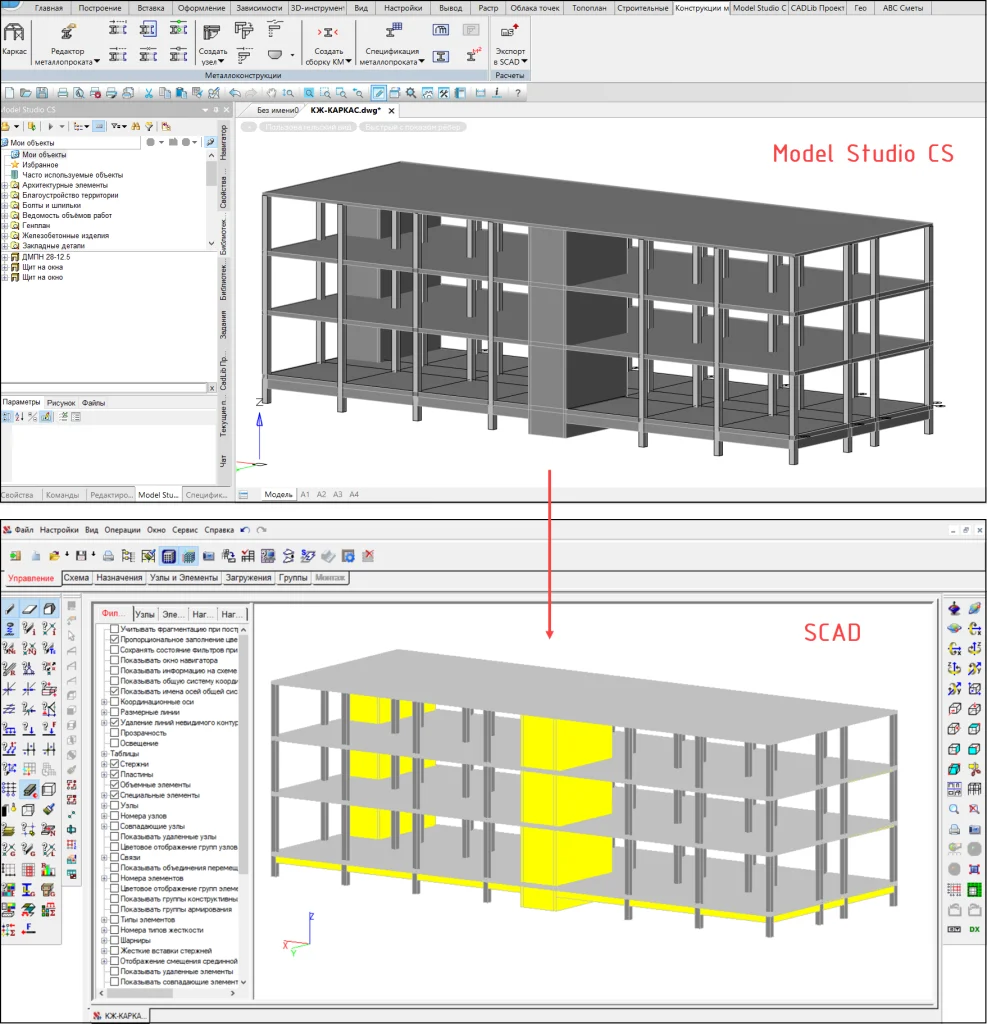

Все продукты линейки Model Studio CS предусматривают комплексный подход к созданию проекта. Состав линейки обширен — в ней представлены специализированные продукты для разработки технологических и электротехнических схем, 3D-генплана или трубопроводных систем, металлических и железобетонных конструкций, архитектурных форм, внутренних инженерных систем и систем электроснабжения, а также проектирования ЛЭП, молниезащиты. Параллельную совместную работу над 3D-проектом архитектора и конструктора обеспечивает технология CADLib Проект — инструмент, позволяющий объединить в едином информационном пространстве спроектированные модели объекта по всем специальностям, использовать модели смежников в качестве подосновы, привязывать 3D-модели к заданиям и к переписке между участниками проекта.
В Model Studio CS Строительные решения реализован функционал, позволяющий размещать объекты на основе подгруженных в пространство модели поверхностей, которые были разработаны и опубликованы в CADLib Модель и Архив из модуля Model Studio CS Генплан. Выбрав специальную команду и задав базовую точку, объекты могут быть спроецированы на поверхность за считанные секунды, что облегчает работу пользователя над моделью.
Номер публикации: №27 28.07.2023
