Биметаллический радиатор сочетает преимущества алюминиевых и стальных отопительных приборов. Он имеет высокую теплоотдачу, прочность, стойкость к образованию коррозии и плохому качеству теплоносителя. Биметалл выдерживает большое давление в системе и гидравлические толчки. Средний срок бесперебойной службы составляет 20-30 лет.
Биметаллические радиаторы обладают не только высокими эксплуатационными качествами, но и имеют привлекательный дизайн. Чтобы отопительные приборы прослужили долго, их необходимо грамотно установить и подключить к системе. Об особенностях работы с биметаллическими радиаторами «Стройгазете» рассказали продавцы-консультанты Александр Васильев и Юлия Кательникова, специалисты Лемана ПРО из Санкт-Петербурга.
Устройство и характеристики биметаллического радиатора

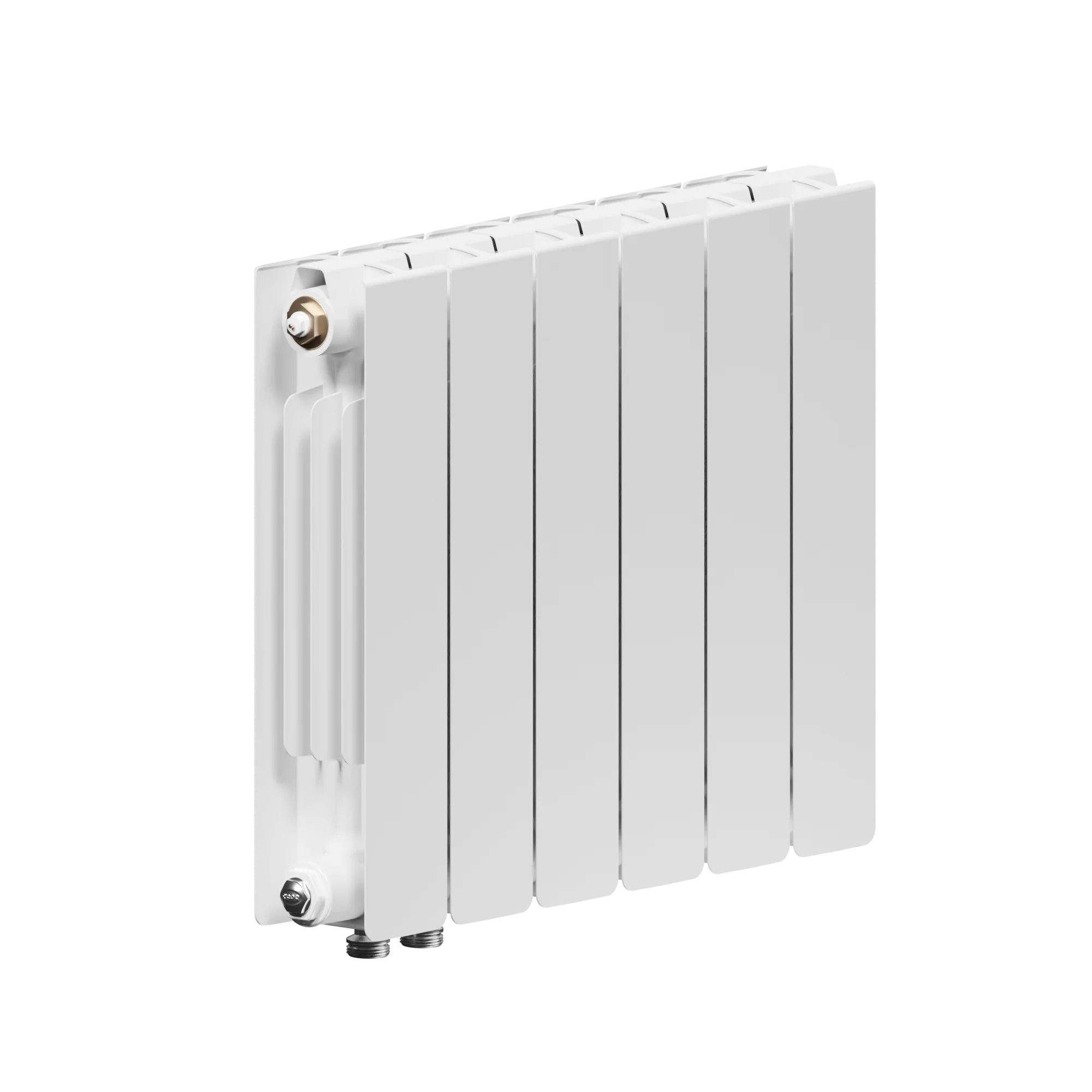

Биметаллический радиатор представляет собой конструкцию, внутри которой располагается стальной сердечник. Он состоит из горизонтального коллектора и вертикальных каналов. Корпус вокруг него выполнен из алюминия.
К главной характеристике радиатора относится тепловая мощность. Теплоотдача находится в диапазоне от 150-180 Вт (на 1 секцию). Прибор применяется в системе отопления, у которой давление не превышает 20-25 атм. Это тот показатель, который сможет выдержать радиатор без потери герметичности конструкции. Максимальная температура теплоносителя должна быть не выше 110 градусов.
Биметаллические модели выпускаются со стандартным межосевым расстоянием 200 мм, 300 мм, 350 мм и 500 мм. Такие параметры могут использовать в отоплении любых жилых и коммерческих помещениях. Они подходят для однотрубных и двухтрубных систем.
Радиаторы из биметалла производятся монолитными и секционными. Цельные конструкции предполагают соединение элементов с помощью сварных швов. Это позволяет обеспечить прочность стыков материала, снизив возможность появления протечек.
Секционные обогреватели состоят из отдельных элементов, которые фиксируются ниппелями из металла и паронитовыми прокладками. Такие приборы позволяют регулировать число секций, увеличивая/снижая мощность системы.
Оптимальное количество секций радиатора определяется по теплотехническому расчету. В нем учитывается объем отапливаемого помещения, суммарные теплопотери с учетом оконных и дверных проемов, характеристик материалов стен, пола, потолка, климатического региона.
Схемы монтажа радиаторов

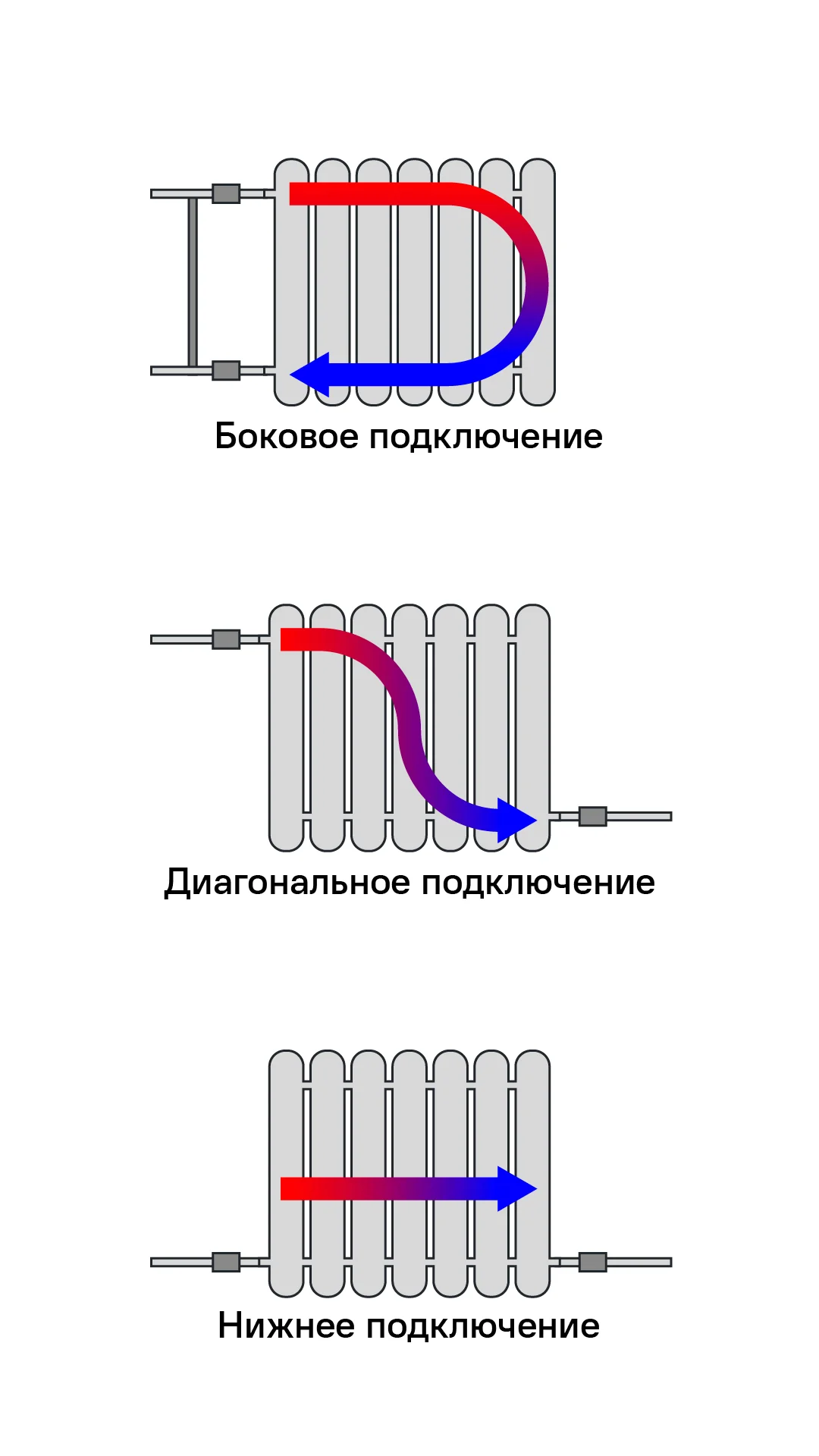

Существует несколько схем подключения биметаллических радиаторов отопления: боковое, диагональное, нижнее. Главное отличие между ними заключается в циркуляции теплоносителя в системе.
Боковая схема предполагает, что все трубы располагаются на одной стороне прибора. При этом сверху будет заводиться подача, снизу устанавливается труба обратного трубопровода. Боковой монтаж рекомендуется выполнять с установкой удлинителя потока. Его ставят в коллектор подачи радиатора от 10 секций, она делает нагрев прибора более равномерным. Размер удлинителя должен составлять 2/3 от всей длины радиатора, также он должен доходить до середины крайней секции прибора.
Диагональное подключение выглядит так: к верхнему патрубку подводится подача, а обратка подключается к нижнему с другого края. Данная схема является самой эффективной для равномерного нагрева. Она ориентирована на радиатор с 12 секциями и больше.
Нижнее подключение отличается эстетикой, однако эффективность у него низкая. Применяется, когда необходимо максимально скрыть трубы. Схема включает установку коллектора для сбора теплоносителя. Его ставят внизу прибора. От него монтируется обратная труба. Узел располагают как можно ближе к стояку. Иногда разводку монтируют в полу.
Помимо самих отопительных приборов, во время монтажа систему можно дополнить теплоотражающим экраном. Он используется, когда требуется увеличить теплоотдачу радиатора. Так как приборы обычно монтируются под окнами домов, то часть энергии от них уходит во внешние стены, а уже остальная попадает в помещение. Чтобы этого не происходило, за радиатор вешают подобный теплоотражающий экран. Он изготавливается из вспененного полиэтилена с фольгированной лицевой поверхностью. На другую сторону наносят клей и фиксируют на стене.
При монтаже важно соблюдать расстояние между экраном и радиатором — оно должно быть не менее 3 см. Также подбирается размер полотна таким образом, чтобы оно выступало за пределы отопительного прибора примерно на 5 см. При установке радиатора расстояние от задней стенки до прибора должно быть — 3–5 см, от подоконника до прибора — 5–10 см, от пола до прибора — не менее 6 см.
Схемы подключения радиатора к системе отопления
Выбор способа подключения радиатора зависит от типа системы отопления в здании. В частных домах обычно присутствует однотрубная система, в многоэтажных — двухтрубная.
Однотрубная схема предполагает, что теплоноситель движется по трубе, являющейся и подачей, и обраткой. В данном случае радиаторы монтируются последовательно. Теплоноситель двигается в том порядке, как подключены отопительные элементы. Система может иметь вертикальную (для малоэтажных объектов) и горизонтальную (многоэтажных зданий) разводку. В такой системе при использовании запорной арматуры на радиаторах обязательно выполнять «байпас». Это неперекрываемая перемычка для движения теплоносителя в обход радиатора. Она ставится на тот случай, если радиатор перекрыт или даже демонтирован.
Двухтрубная система состоит из обратки и подачи, то есть нагретый теплоноситель двигается в одну сторону по одной трубе, а уже остывший возвращается по другой. Подключение радиаторов происходит параллельно, вода двигается по всем элементам одновременно. В данной схеме обязательно наличие запорной и регулирующей арматуры на приборах, чтобы была возможность регулировать температуру в помещении, а также быстро отключить элемент при выходе его из строя.
Порядок установки радиаторов
Приборы отопления монтируются на заранее подготовленные стены. Они должны иметь финишную отделку (обои, покраску). Перед началом работ рекомендуется ознакомиться с информацией, представленной в паспорте изделия — в нем находятся рекомендации по схеме монтажа.
Первый шаг в установке — разметка. С помощью лазерного уровня определяют места, где будут находиться кронштейны на стене. Их число зависит от размеров прибора, в среднем это 4 крепежа. Если длина радиатора превышает 80 см то происходит увеличение до 6 изделий.
В отмеченных местах просверливают отверстия и устанавливают в них кронштейны. Фиксируют изделия с помощью метизов. На закрепленные кронштейны навешивают радиаторы. Обязательно проверяется горизонтальность расположения конструкции и зазоры (оконные, стеновые, около пола). Если будет допущен перекос, то в системе образуется воздушная пробка.
Далее выполняется обвязка и подключение радиатора. Необходимо следить, чтобы не была сорвана резьба. Рекомендуется применять ключ динамометрического типа, чтобы контролировать усилие.
При необходимости подмотки соединений применяется фум-лента, герметик, лён с пастой или анаэробный герметик. Устанавливается терморегулятор перед запирающей арматурой. На место верхнего выхода коллектора, который не занят подключением трубы, монтируется воздухоотводчик (кран Маевского) для отвода воздуха из системы. На незанятый нижний выход коллектора ставят заглушку. При однотрубной системе монтируется байпас. Это участок трубопровода, установленный для пуска воды в обход радиатора отопления. Его роль заключается в управлении количеством теплоносителя, бесперебойном доступе к теплу независимо от исправности батарей цепочки. Если нужен ремонт, выполнить его можно в любое время. Диаметр байпаса должен быть на один размер меньше, чем диаметр труб подводки. Это необходимо для сбалансированного распределения теплоносителя между самим байпасом и отопительным прибором. Последним этапом осуществляется запуск теплоносителя в систему. В качестве рабочей жидкости может использоваться вода или термогент. Первый вариант чаще применяется для многоэтажных жилых строений, но не всегда эффективен в частном домостроении (из-за замерзания воды и ее расширения). Термогенты выпускают на этиленгликоле или на пропиленгликоле. Для бытового применения предназначен только второй тип, так как он не оказывает вредного воздействия на людей и окружающую среду.
Данный теплоноситель ориентирован на автономное теплоснабжение, он способен сохранять низкую вязкость при отрицательных температурах. Для стравливания воздуха используется воздухоотводчик. Удаление выполняют в два захода: во время заполнения радиатора водой и при показателе давления в 5 Бар. После этого система готова к эксплуатации. Для удобства эксплуатации оборудования рекомендуется использовать термостатическую арматуру. Это устройство, которое позволяет автоматически регулировать объем теплоносителя в радиаторе, учитывая температуру окружающей среды. Устанавливается арматура на входе в прибор отопления. Она регулирует подачу теплоносителя, может уменьшать или увеличивать его объем.
