Внутри мирного атома: музей атомной энергии на ВДНХ достроят весной

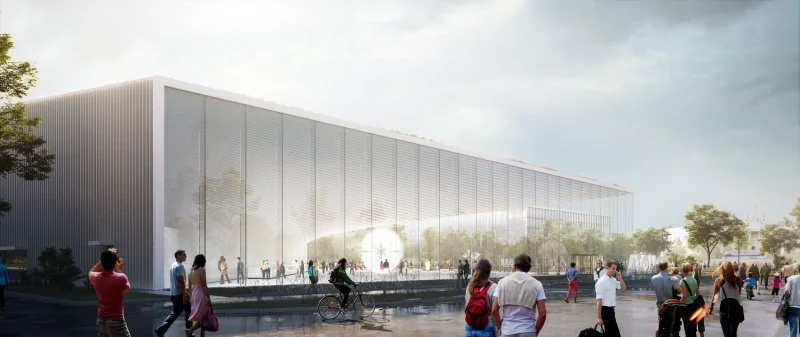

«Это будет стеклянный треугольник под консолью, под который мы выделили половину наземной площади, — пояснила задумку коллег директор проектов UNK project Ирина Грачева. — И такая огромная консоль повисает над человеком, и не сразу понятно, на чем же она держится, как непонятна человеку внутренняя связь атома и нейтрона. Такое переходное пространство между улицей и павильоном помогает человеку плавно попадать внутрь через еще открытую, но уже оформленную зону».

На бетонной подушке

Одной из трудностей в работе над проектом, говорят его авторы, стало расположение павильона в центре исторической застройки ВДНХ. Из-за этого, а также по причине заглубления, достигающего 18 метров, объект строился по технологии top-down, сверху вниз без внешних распорок. Грунт вынимался постепенно, в нем устанавливались распорные диски, которые затем становились перекрытиями этажей. Распорные диски заливались бетоном, устанавливалось очень жесткое армирование, способное вынести необходимые нагрузки. В центре каждого диска оставалось отверстие, из которого вынимался грунт, чтобы опуститься на уровень вниз.

«Поскольку под павильоном протекает напорная подземная река, на месте фундамента нет твердых пород и зданию не на что опереться, мы создавали противофильтрационную завесу», — рассказала Ирина Грачева. Для этого было произведено бурение 2 965 скважин, в которые под давлением закачивался бетон, он смешивался с грунтом, грунт закреплялся и получалась бетонная подушка, на которую теперь опирается здание павильона. Был разработан проект водопонижения, установлены фильтрационные трубы для откачки воды из подземных уровней здания. Финальным элементом работ по устройству подземной части была поэтапная заливка фундаментной плиты.

Выдающаяся консоль

При установке фундаментной плиты необходимо было предусмотреть и якоря, создающие противовес консоли, — а длина ее достигает 52 метров. Поскольку две стены, находящиеся под консолью, стеклянные и не могут принять на себя ее вес, было важно, чтобы нагрузка перераспределялась по всему каркасу здания. Для этого в фундаменте были сделаны специальные металлические закладные, к которым крепятся стойки, от них арматура идет в пилоны, а они уже в свою очередь держат консоль.

Помимо выдающихся размеров консоли сложности в ее устройстве были связаны и с ее функционалом. Там будут находиться смотровая площадка, зеленый газон и единственное на территории ВНДХ кафе на крыше; также прямо под консолью находится цельностеклянный фасад. Подвижный узел, соединяющий стеклянный фасад и консоль, компенсирует перемещения консоли до 20 см, связанные с изменениями температуры окружающей среды, температурным расширением самого металла и сезонными изменениями нагрузки на кровлю.

Парящая легкость

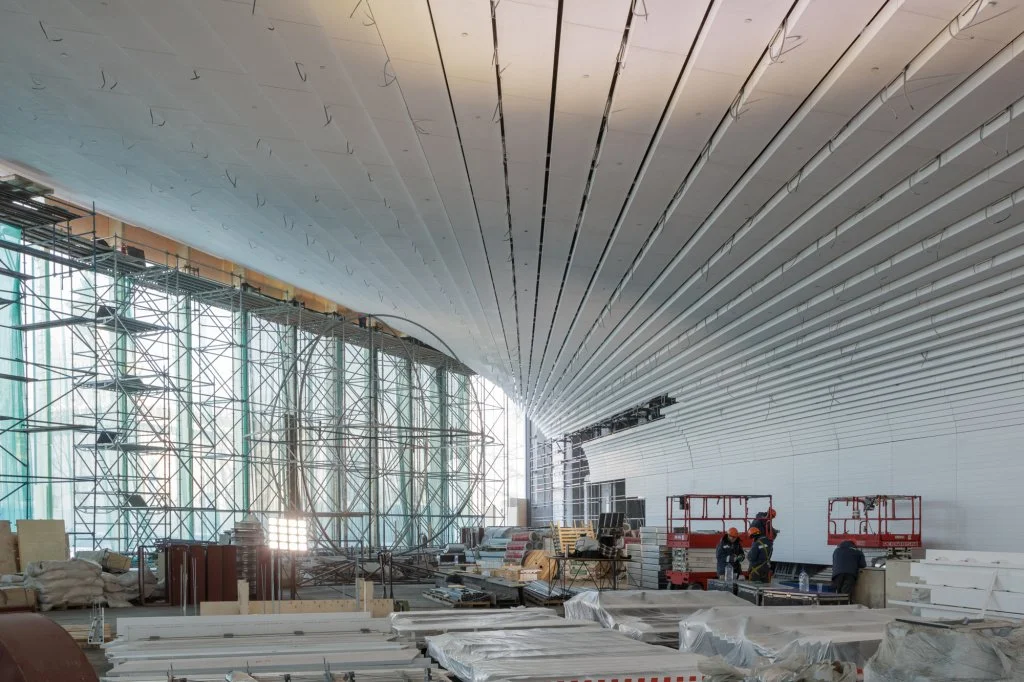

Затем строители приступили к монтажу 12-метровых стеклопакетов на стеклянных несущих ребрах, которые благодаря безрамной конструкции позволили создать максимально открытое пространство и визуально объединить фойе павильона и территорию ВДНХ. Музей атомной энергии — не единственный в мире проект со стеклами такого размера, использованными для фасадного остекления, но единственный, где это стекло не крепится в верхней точке: из-за подвижной консоли фасад не мог быть закреплен традиционным способом, сверху, поэтому был разработан уникальный узел крепления стекла снизу.

После успешной установки остекления началась разбивка сада на кровле. Растения везли из Голландии, выбор пал на очитки, многолетний низкорослый цветущий суккулент. На отведенную под озеленение часть крыши нанесли слой субстрата, а затем выложили очитковые ковры. По замыслу архитекторов, зеленая крыша будет демонстрировать рациональное использование невосполнимого ресурса земной поверхности.

«Уже сейчас видно, что задумка сделать конструкцию здания легкой и парящей нам удалась, — резюмирует Ирина Грачева. — Однако за этой легкостью стоят огромная работа, уникальные решения, множество расчетов и труд всех участников этого проекта. Сегодня мы вышли на финишную прямую и в марте 2023 года ожидаем окончания строительства».

Ирина ГРАЧЕВА, директор проектов UNK project:

«Атомная отрасль все годы своего существования была довольно закрытой. Отсюда налет таинственности, сформировавшийся в представлениях о ней рядовых граждан. Но в 2014 году группа компаний «Росатом» объявила конкурс на создание Музея атомной энергии на территории ВДНХ, научно-образовательного центра для детей и взрослых, который сделает информацию об атомной энергии более доступной. Над проектом работает международная команда прекрасных специалистов, и мы рассчитываем, что он станет лучшим технологическим музеем в мире»

Справочно:

Павильон №19 «Атом» был возведен в 60-х годах прошлого века по проекту архитектора Игоря Виноградского. В 2016 году павильон был снесен. В настоящее время на его месте ведется строительство Музея атомной энергии общей площадью почти 25 тыс. кв. метров. Единовременно там смогут находиться до 4 500 человек. В павильоне, который станет крупнейшей и самой современной в России экспозицией, посвященной освоению ядерной энергии, будут проводиться выставки, лекции и деловые встречи.
